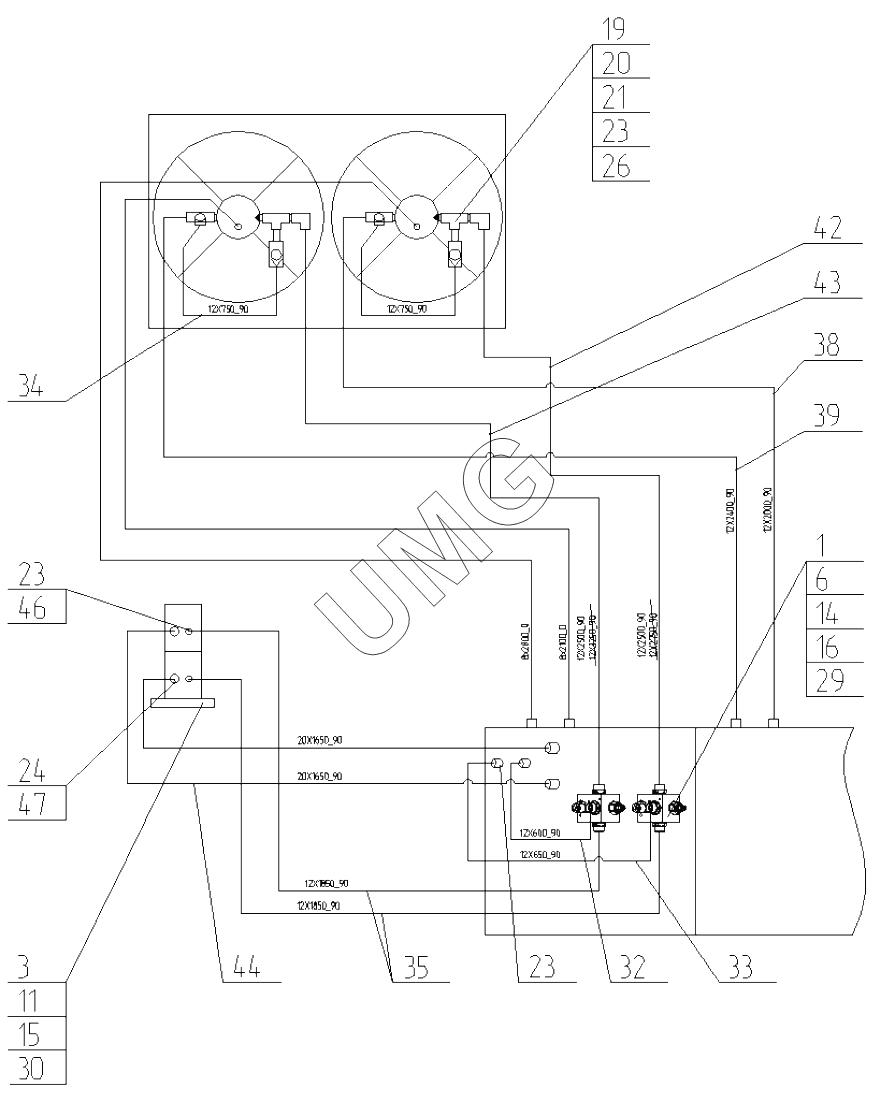

E330C. Гидрооборудование МОУ. 300-70-41.50.000
1
3
6
11
14
15
16
19
20
21
23
23
23
24
26
29
30
32
33
34
35
35
38
39
42
44
44
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 26950006761 | Болт | |
| 3 | ЭМ000000584 | Болт | |
| 6 | 02120000134 | Гайка | |
| 11 | 26950012833 | Кольцо | |
| 14 | 02120000634 | Шайба | |
| 15 | 02120000628 | Шайба | |
| 16 | 02120000624 | Шайба | |
| 19 | 26950021655 | Адаптер | |
| 20 | 26950019120 | Адаптер | |
| 21 | 26950008375 | Адаптер | |
| 22 | 02100000788 | Адаптер | |
| 23 | 26950002315 | Адаптер | |
| 24 | 26950013796 | Адаптер | |
| 25 | 26950013995 | Адаптер | |
| 26 | 26950009238 | Адаптер | |
| 29 | 26950034552 | Гидроблок | |
| 30 | ЭМ000006958 | Насос шестеренный | |
| 32 | 26950000952 | РВД | |
| 33 | 02080000615 | РВД | |
| 34 | ЭМ000000180 | РВД | |
| 35 | 02080000608 | РВД | |
| 35 | ЭМ000004581 | РВД | |
| 36 | 02080000640 | РВД | |
| 38 | ЭМ000000169 | РВД | |
| 39 | 26950012282 | РВД | |
| 42 | ЭМ000010196 | РВД | |
| 44 | ЭМ000010626 | РВД | |
| 46 | 02190000762 | Фланец | |
| 47 | 26950019121 | Фланец |
