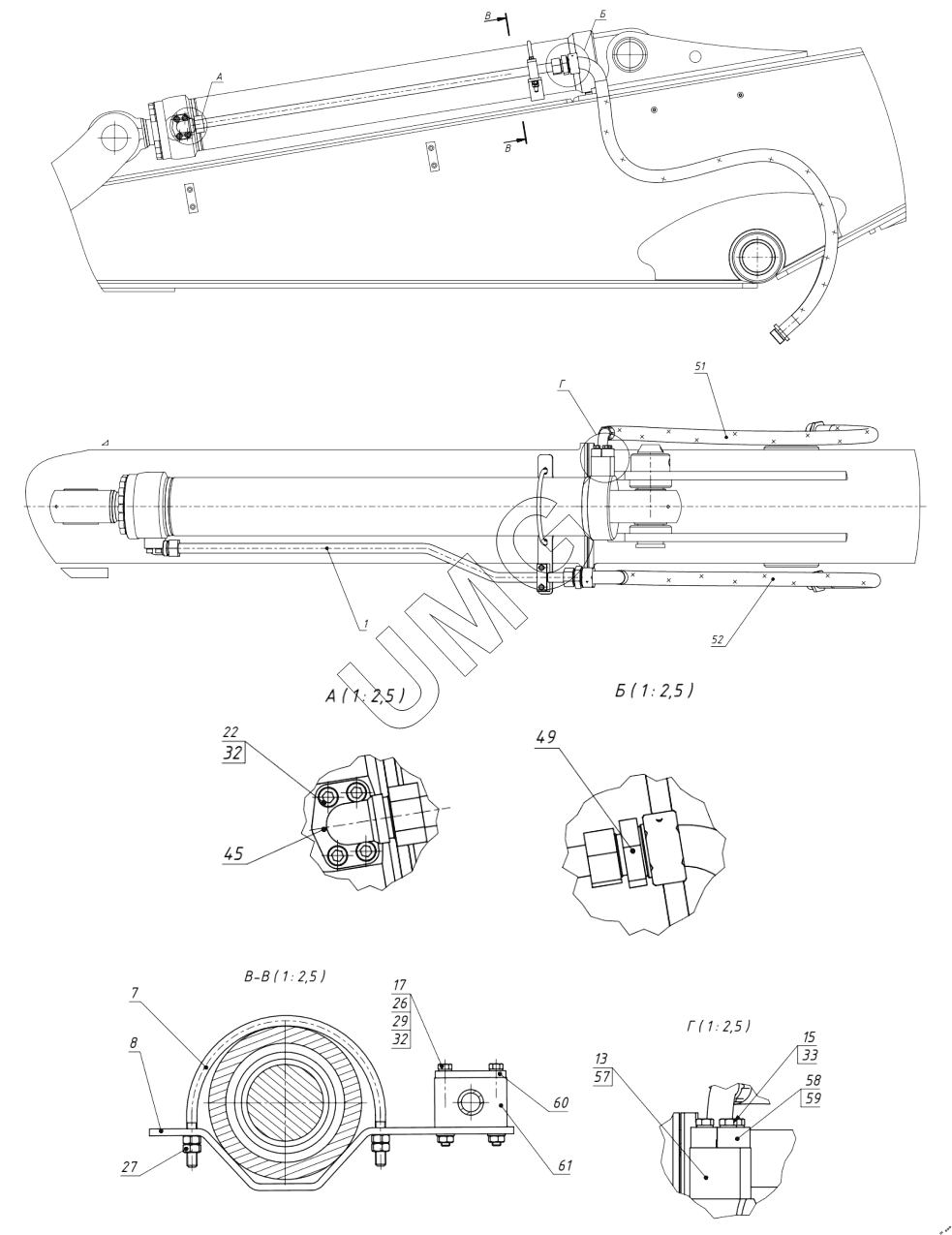

E330C. Гидроразводка рукояти. 303.08.03.00.000
1
7
8
13
22
27
29
32
32
33
45
49
51
52
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 303.08.03.00.010 | Трубопровод | |
| 7 | 303.08.03.00.001 | Хомут | |
| 8 | 303.08.03.00.002 | Кронштейн | |
| 13 | 273.03.00.00.003 | Фланец | |
| 22 | ЭМ000007129 | Винт | |
| 27 | 02120000132 | Гайка | |
| 29 | 02120000619 | Шайба | |
| 32 | 02120000626 | Шайба | |
| 33 | 02120000627 | Шайба | |
| 45 | ЭМ000000814 | Фланец | |
| 49 | ЭМ000001862 | Адаптер | |
| 51 | ЭМ000007130 | РВД | |
| 52 | ЭМ000007131 | РВД | |
| 57 | ЭМ000007132 | Уплотнение | |
| 58 | ЭМ000000794 | Уплотнение | |
| 59 | 02100000397 | Полуфланец | |
| 60 | ЭМ000000795 | Накладка DIN 3015 DPAL 5S W2 | |
| 61 | ЭМ000007133 | Корпус зажима |
