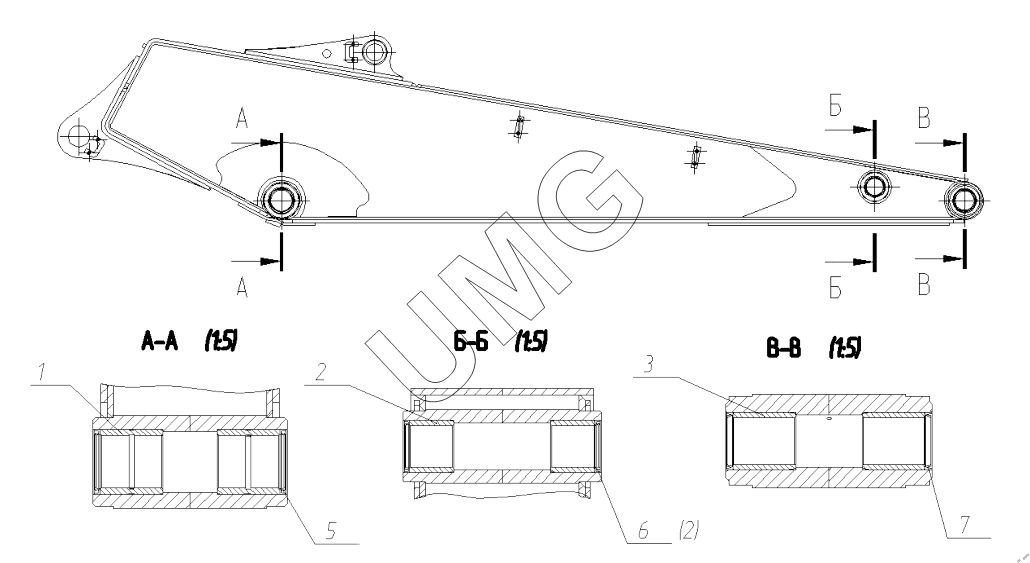

E330C. Установка втулок и манжет в рукоять. 335-00-80.20.500
1
2
2
3
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 335-00-80.10.022 | Втулка | |
| 2 | 330-00-80.10.022 | Втулка | |
| 3 | 230-00-80.10.022 | Втулка | |
| 5 | ЭМ000010397 | Манжета резиновая | |
| 6 | 26950009805 | Манжета резиновая армированная для валов с вторичной кромкой уплотнения | |
| 7 | 26950009803 | Манжета резиновая армированная для валов с вторичной кромкой уплотнения |
