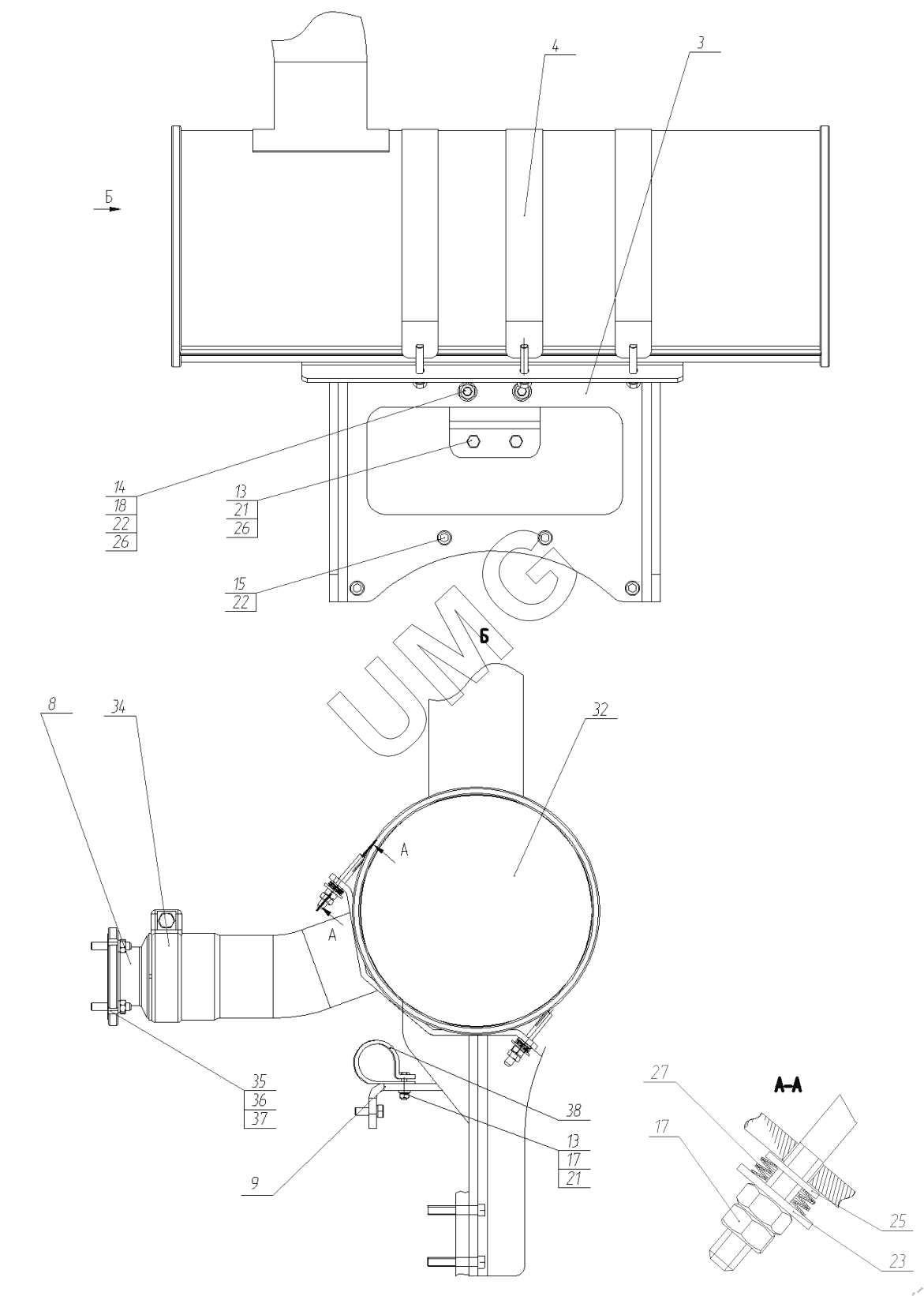

E225NC. Установка глушителя. 225-05-28.01.000-04
3
4
8
9
13
13
14
15
17
17
18
21
21
22
22
23
25
26
26
27
32
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 225-05-28.01.100-04 | Кронштейн глушителя | |
| 4 | 314-22-04.08.500-02 | Хомут | |
| 8 | 212.12.00.04.001 | Патрубок | |
| 9 | 225-05-28.01.002-03 | Кронштейн | |
| 13 | ЭМ000001039 | Болт | |
| 14 | 26950007655 | Болт | |
| 15 | 26950026193 | Винт | |
| 17 | 02120000136 | Гайка | |
| 18 | 02120000127 | Гайка | |
| 21 | 02120000635 | Шайба | |
| 22 | 02120000626 | Шайба | |
| 23 | 02120000639 | Шайба | |
| 25 | 02120000625 | Шайба | |
| 26 | 02120000619 | Шайба | |
| 27 | ЭМ000001068 | Пружина тарельчатая | |
| 32 | ЭМ000002160 | Глушитель | |
| 34 | ЭМ000002161 | Хомут |
