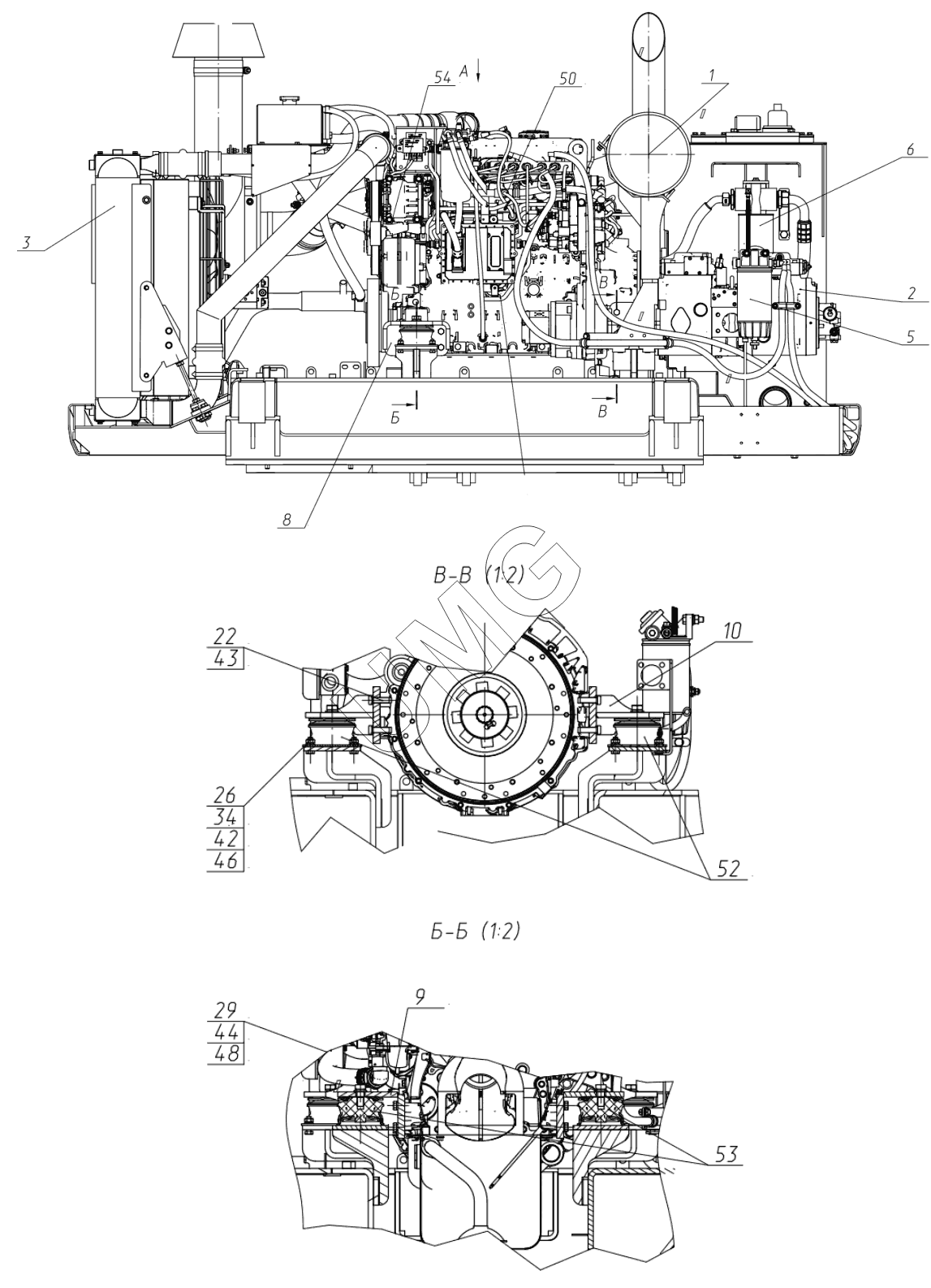

E225NC. Установка силовая. 225-05-28.00.000-04
1
1
2
3
5
8
10
22
26
29
34
42
43
44
46
48
50
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225-05-28.01.000-04 | Установка глушителя | |
| 2 | 225-05-28.02.000-03 | Установка агрегата насосного | |
| 3 | 212.12.00.02.000-40 | Установка радиатора | |
| 4 | 225-05-28.04.000-10 | Установка воздухоочистителя | |
| 5 | 225-05-28.05.000 | Установка топливопроводов | |
| 8 | 202.12.10.00.030-30 | Опора | |
| 9 | 202.12.10.00.030-40 | Опора | |
| 10 | 225-05-28.00.040 | Опора | |
| 18 | 195-17-28.00.001 | Кронштейн щупа | |
| 22 | ЭМ000001041 | Болт | |
| 24 | 26950019522 | Болт | |
| 25 | ЭМ000004417 | Болт | |
| 26 | 26950020307 | Болт | |
| 29 | ЭМ000001044 | Болт | |
| 32 | 26950020547 | Гайка | |
| 34 | 02120000127 | Гайка | |
| 42 | 02120000626 | Шайба | |
| 43 | 02120000627 | Шайба | |
| 44 | 02120000629 | Шайба | |
| 46 | 02120000619 | Шайба | |
| 48 | 02120000621 | Шайба | |
| 50 | ЭМ000004706 | Дизельный двигатель | |
| 52 | 26950034594 | Опора двигателя | |
| 53 | 26950034593 | Опора двигателя | |
| 54 | 26950031766 | Компрессор кондиционера | |
| 55 | 02110000604 | Хомут пластиковый | |
| 56 | 26950013013 | Скоба |
