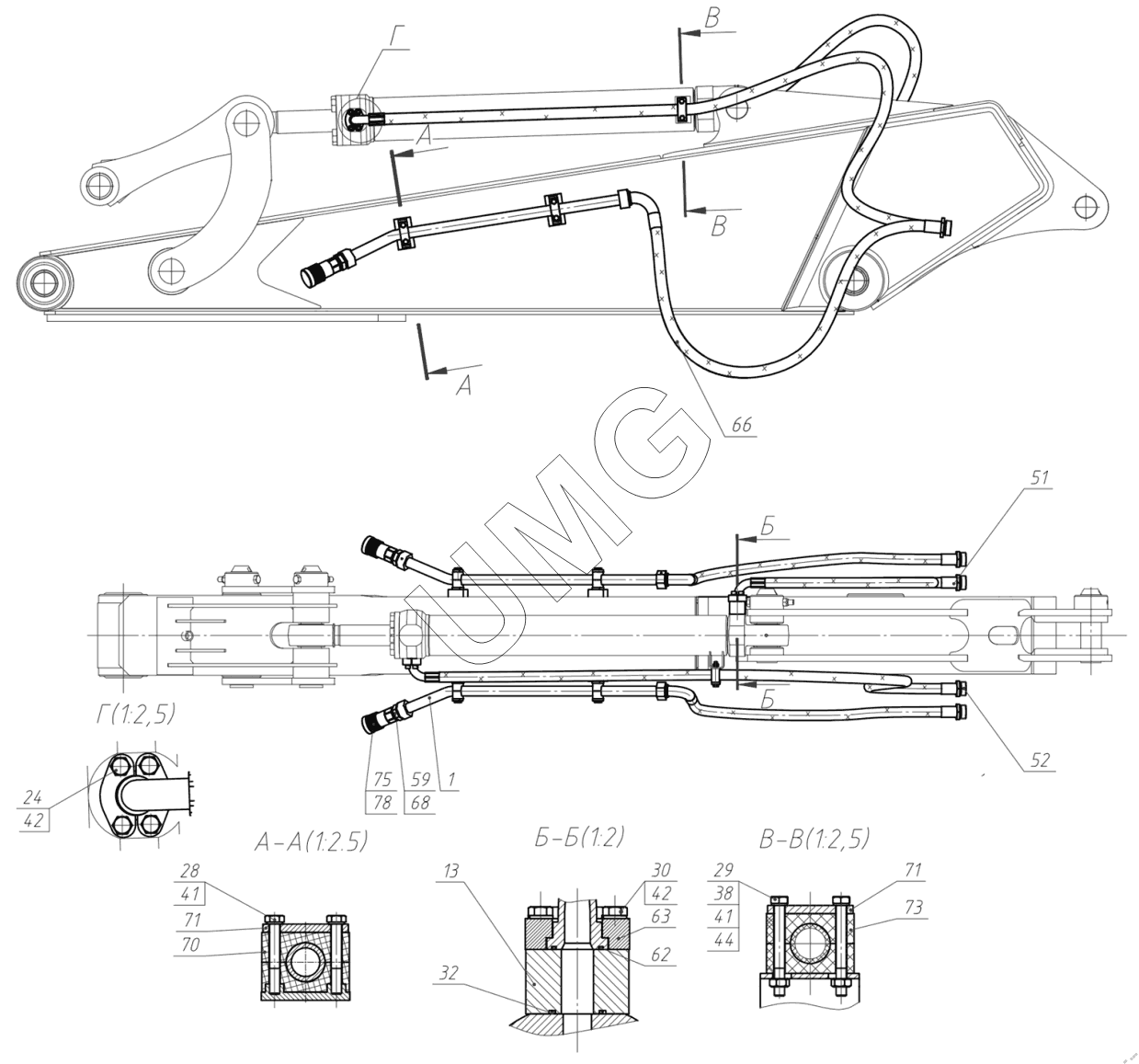

E225NC. Гидроразводка рукояти. 203.08.02.00.000-01
24
29
38
41
41
42
42
44
51
52
63
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02120000021 | 02120000021 | Болт M12-6gх95.88.35Х.016 | |
| ЭМ000002248 | ЭМ000002248 | Кольцо | |
| 02120000304 | 02120000304 | Кольцо | |
| ЭМ000000795 | ЭМ000000795 | Накладка DIN 3015 DPAL 5S W2 | |
| 203.03.00.00.003 | 203.03.00.00.003 | Фланец 203030000003 00 | |
| 24 | 26950033338 | Болт | |
| 29 | 26950018562 | Болт | |
| 38 | 02120000127 | Гайка | |
| 41 | 02120000626 | Шайба | |
| 42 | 02120000627 | Шайба | |
| 44 | 02120000619 | Шайба | |
| 51 | ЭМ000000797 | РВД | |
| 52 | ЭМ000000799 | РВД | |
| 63 | 02100000397 | Полуфланец | |
| 73 | 26950034951 | Корпус одиночного зажима |
