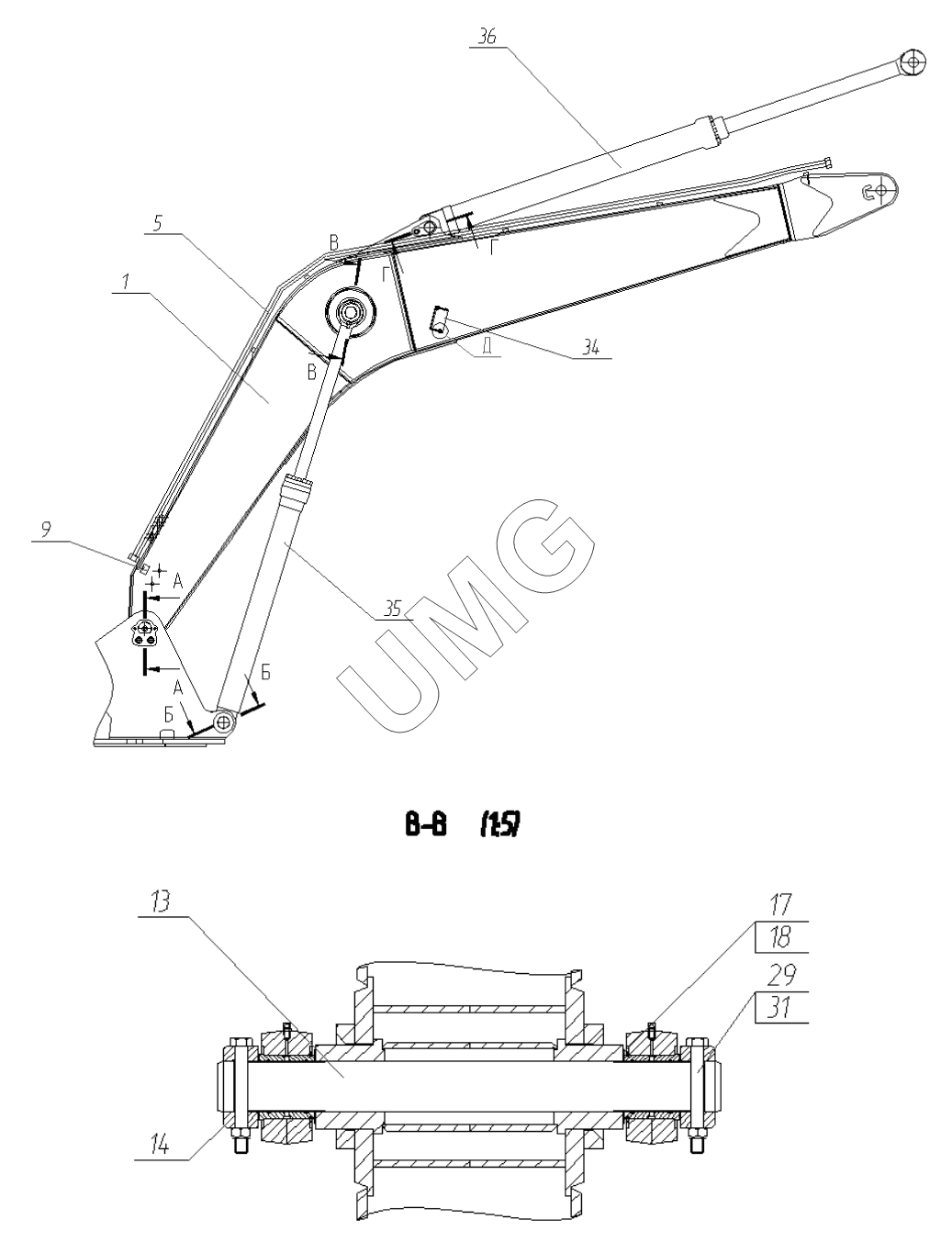

E225NC. Установка стрелы. 225-10-80.10.000
1
5
9
13
14
17
18
29
31
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 202.09.00.00.180 | 202.09.00.00.180 | Жгут проводов | |
| 1 | 225-10-80.10.400 | Металлоконструкция стрелы | |
| 2 | 225-00-80.10.500 | Установка втулок в стрелу | |
| 5 | 203.03.00.00.000-02 | Гидроразводка стрелы | |
| 6 | 225-00-80.50.010 | Палец в сборе | |
| 7 | 225-00-80.00.020 | Палец в сборе | |
| 8 | 225-10-80.50.030 | Палец в сборе | |
| 9 | 225-10-80.90.000 | Дистанционная смазка | |
| 11 | 225-10-80.10.011 | Втулка | |
| 12 | 160-00-80.00.019 | Пластина прижимная | |
| 13 | 203.00.00.00.001 | Палец | |
| 14 | 203.00.00.00.002 | Бобышка | |
| 15 | 203.06.00.00.001 | Шайба | |
| 16 | 203.06.00.00.001-10 | Шайба проставочная | |
| 17 | 313-00-23.00.001 | Шайба | |
| 18 | 313-00-23.00.002 | Шайба | |
| 19 | 314-92-23.00.001-07 | Кронштейн фары | |
| 20 | 130-00-80.00.006-70 | Шайба | |
| 21 | 02120000060 | Болт | |
| 22 | 26950031014 | Болт | |
| 23 | 02120000048 | Болт | |
| 24 | 02120000136 | Гайка | |
| 25 | 02120000635 | Шайба | |
| 26 | 02120000627 | Шайба | |
| 27 | 26950003623 | Шайба | |
| 28 | 02120000625 | Шайба | |
| 29 | 26950033054 | Болт | |
| 30 | 26950036306 | Винт | |
| 31 | ЭМ000000791 | Гайка стопорная | |
| 32 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок | |
| 33 | 02100000333 | Масленка 1.3 Ц6Хр | |
| 34 | 26950008380 | Кабельный хомут | |
| 35 | 203.00.00.00.000 | Гидроцилиндр | |
| 36 | 203.04.00.00.000 | Гидроцилиндр |
