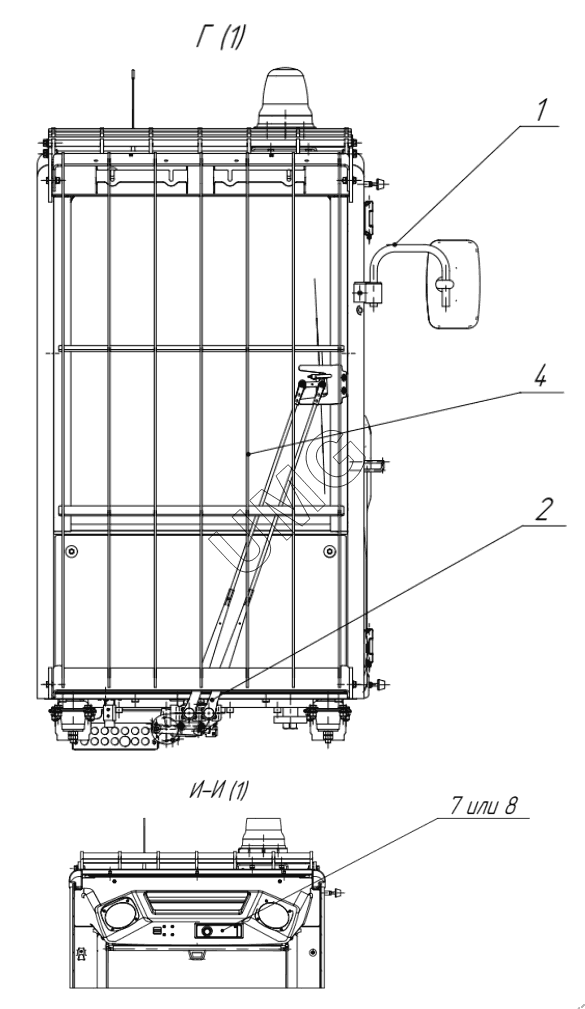

E225NC. Модуль кабинный. 405-20-23.00.000-11
1
2
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 272.02.21.00.300 | 272.02.21.00.300 | Кронштейн зеркала в сборе | |
| 1 | 405-00-23.00.000-11 | Кабина в сборе | |
| 2 | 405-00-25.00.000 | Пост управления экскаватором | |
| 6 | 272.02.21.00.330 | Труба | |
| 8 | 272.20.00.00.000-03 | Установка сиденья оператора | |
| 8 | 272.20.00.00.000-02 | Установка сиденья оператора | |
| 10 | 272.21.00.00.000 | Установка стеклоочистителя | |
| 13 | 405-20-23.00.900 | Установка аудиосистемы | |
| 19 | 02120000024 | Болт | |
| 20 | 02120000026 | Болт | |
| 21 | ЭМ000003005 | Болт | |
| 22 | ЭМ000002999 | Винт | |
| 23 | 02120000136 | Гайка | |
| 24 | 02120000627 | Шайба | |
| 25 | 02120000620 | Шайба | |
| 26 | ЭМ000003000 | Шарик | |
| 28 | 26950028278 | Зеркало заднего вида |
