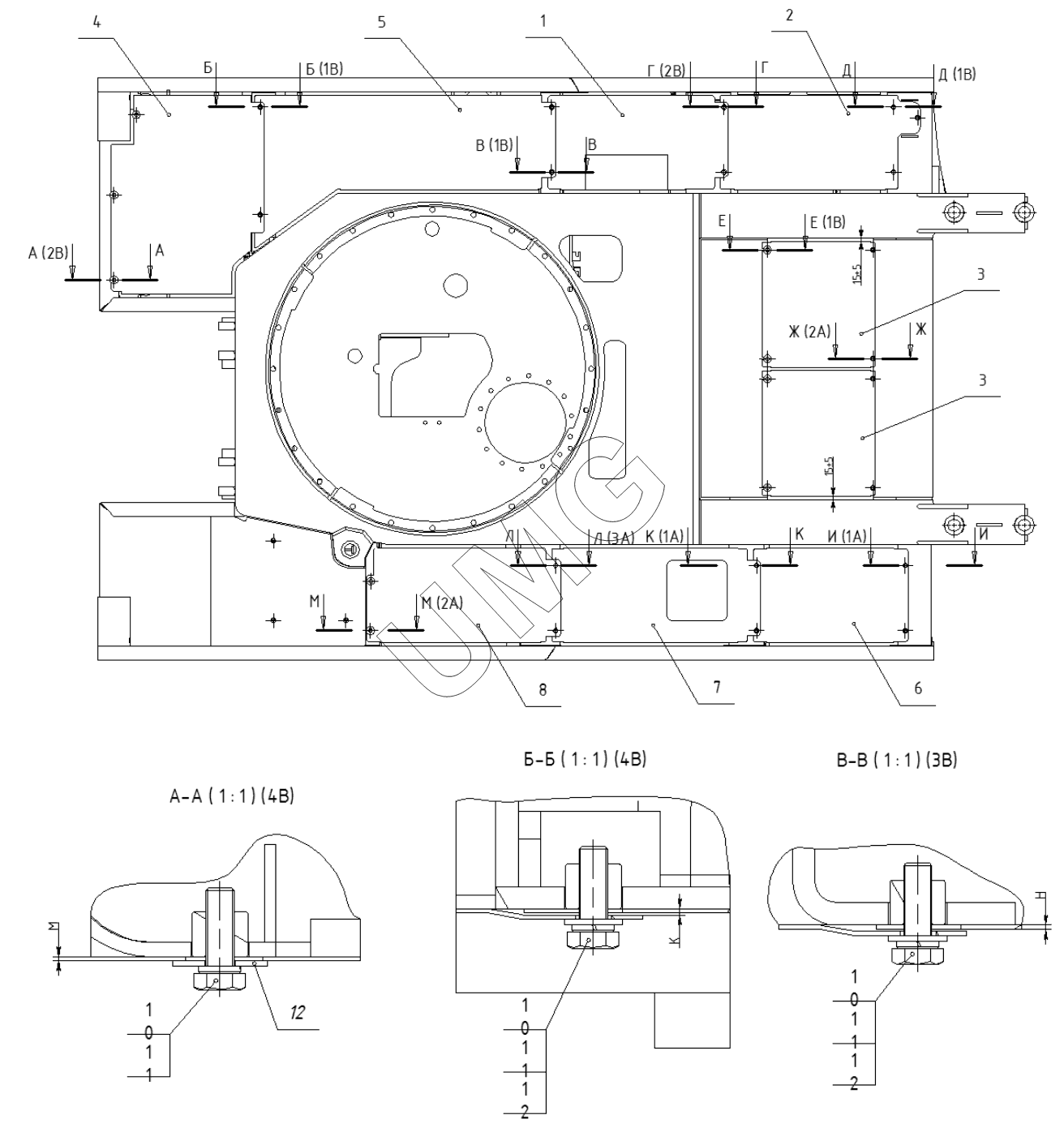

E225NC. Установка поддонов. 202.13.00.00.000-01
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
3
3
5
6
7
8
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202.13.01.00.000 | Поддон | |
| 2 | 202.13.00.00.020 | Поддон | |
| 3 | 202.13.00.00.030 | Поддон | |
| 5 | 202.13.00.00.002 | Поддон | |
| 6 | 202.13.00.00.005 | Поддон | |
| 7 | 202.13.00.00.006 | Поддон | |
| 8 | 202.13.00.00.008 | Поддон | |
| 9 | 202.13.00.00.007 | Поддон | |
| 10 | 02120000012 | Болт | |
| 11 | 02120000626 | Шайба | |
| 12 | 02120000619 | Шайба | |
| 12 | 005-04-02.05.004 | Шайба |
