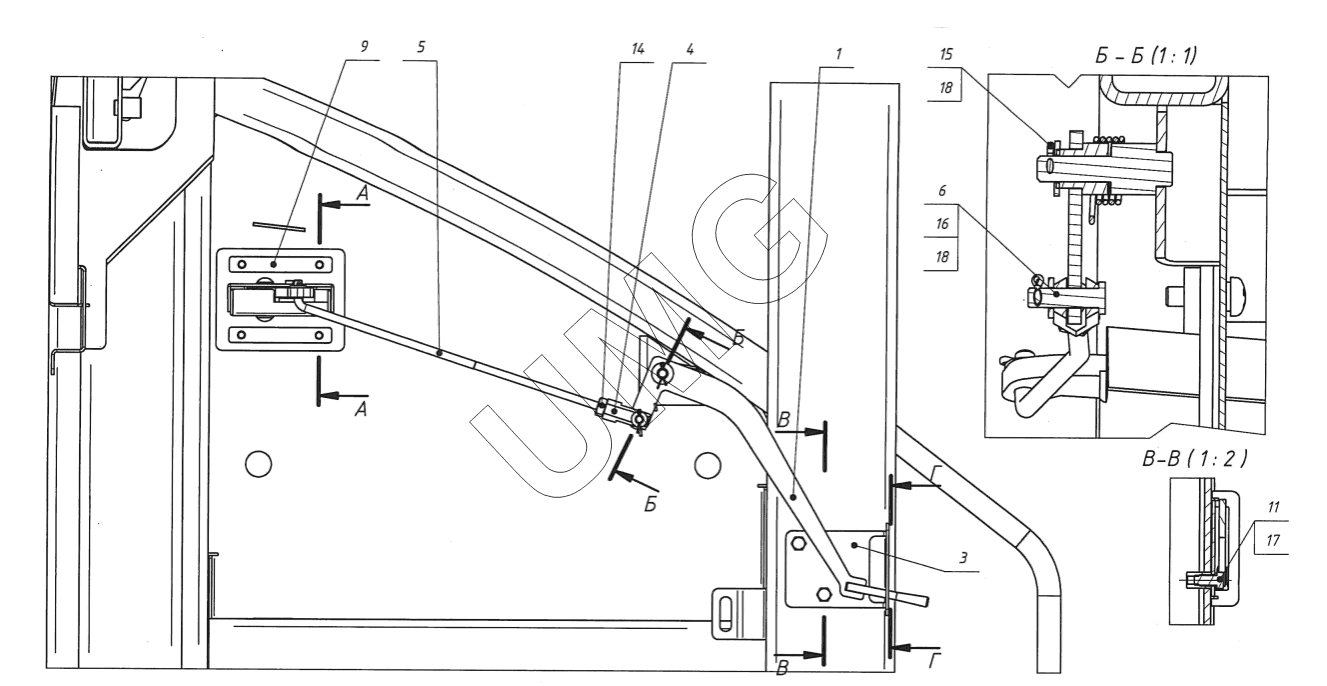

E225NC. Установка фиксатора двери. 405-00-23.00.500
1
3
4
5
6
9
11
14
15
16
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-00-22.00.205-01 | 130-00-22.00.205-01 | Пружина | |
| 1 | 405-00-23.00.520 | Рычаг | |
| 3 | 405-00-23.00.501 | Фиксатор рукояти | |
| 4 | 405-00-23.00.502 | Вилка | |
| 5 | 405-00-23.00.503 | Тяга | |
| 6 | 405-00-23.00.504 | Палец | |
| 9 | 272.02.21.00.503 | Планка резьбовая | |
| 11 | 02120000051 | Болт | |
| 12 | 26950010551 | Винт | |
| 14 | 02120000136 | Гайка | |
| 15 | 02120000625 | Шайба | |
| 16 | 02120000624 | Шайба | |
| 18 | 02120000652 | Шплинт | |
| 20 | ЭМ000001027 | Фиксатор |
