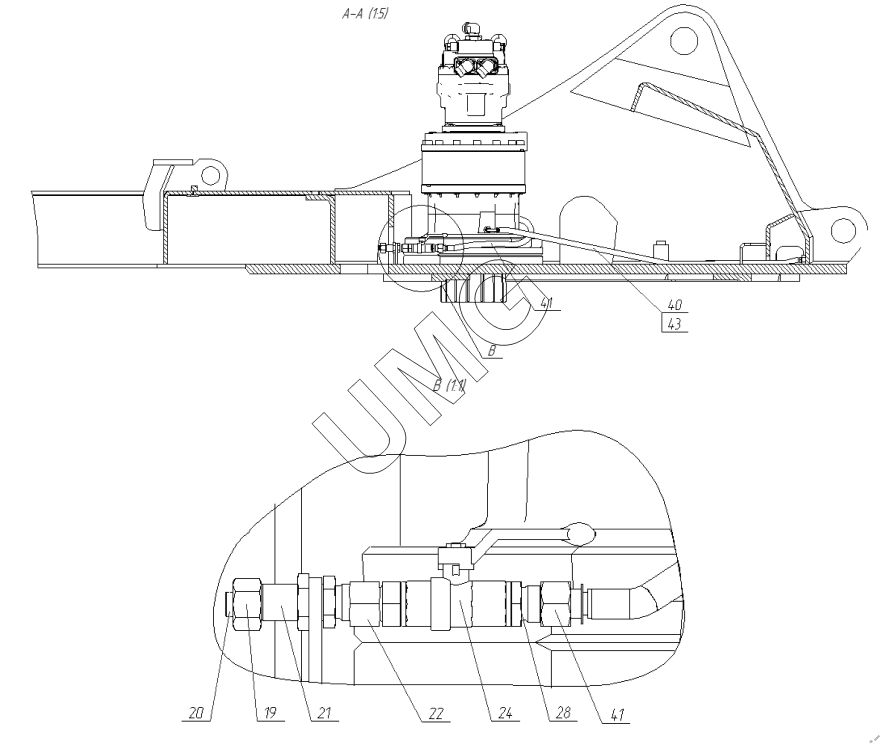

E225NC. Установка механизма поворота. 225-00-24.00.000
19
20
21
22
24
28
40
41
41
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭМ000008826 | ЭМ000008826 | Прокладка | |
| 3 | 318-51-20.00.001 | Болт | |
| 10 | ЭМ000001051 | Болт | |
| 11 | 26950017639 | Шайба клиновая | |
| 12 | 26950016879 | Шайба | |
| 13 | 02100000333 | Масленка 1.3 Ц6Хр | |
| 19 | 26950000949 | Адаптер | |
| 20 | 26950000948 | Адаптер | |
| 21 | 02100000767 | Адаптер | |
| 22 | 26950030310 | Адаптер | |
| 24 | ЭМ000008871 | Кран шаровый | |
| 25 | 26950011517 | Адаптер | |
| 26 | 26950002786 | Адаптер | |
| 27 | 26950002787 | Адаптер | |
| 28 | 26950002869 | Адаптер | |
| 39 | ЭМ000002156 | Редуктор поворота | |
| 40 | 26950026400 | РВД | |
| 41 | ЭМ000010561 | РВД | |
| 43 | 02110000604 | Хомут пластиковый | |
| 45 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок |
