E225NC. Установка интерьера. 405-00-23.60.000
1
14
15
22
23
25
26
28
35
35
35
35
35
36
36
36
36
38
40
41
46
46
56
56
59
61

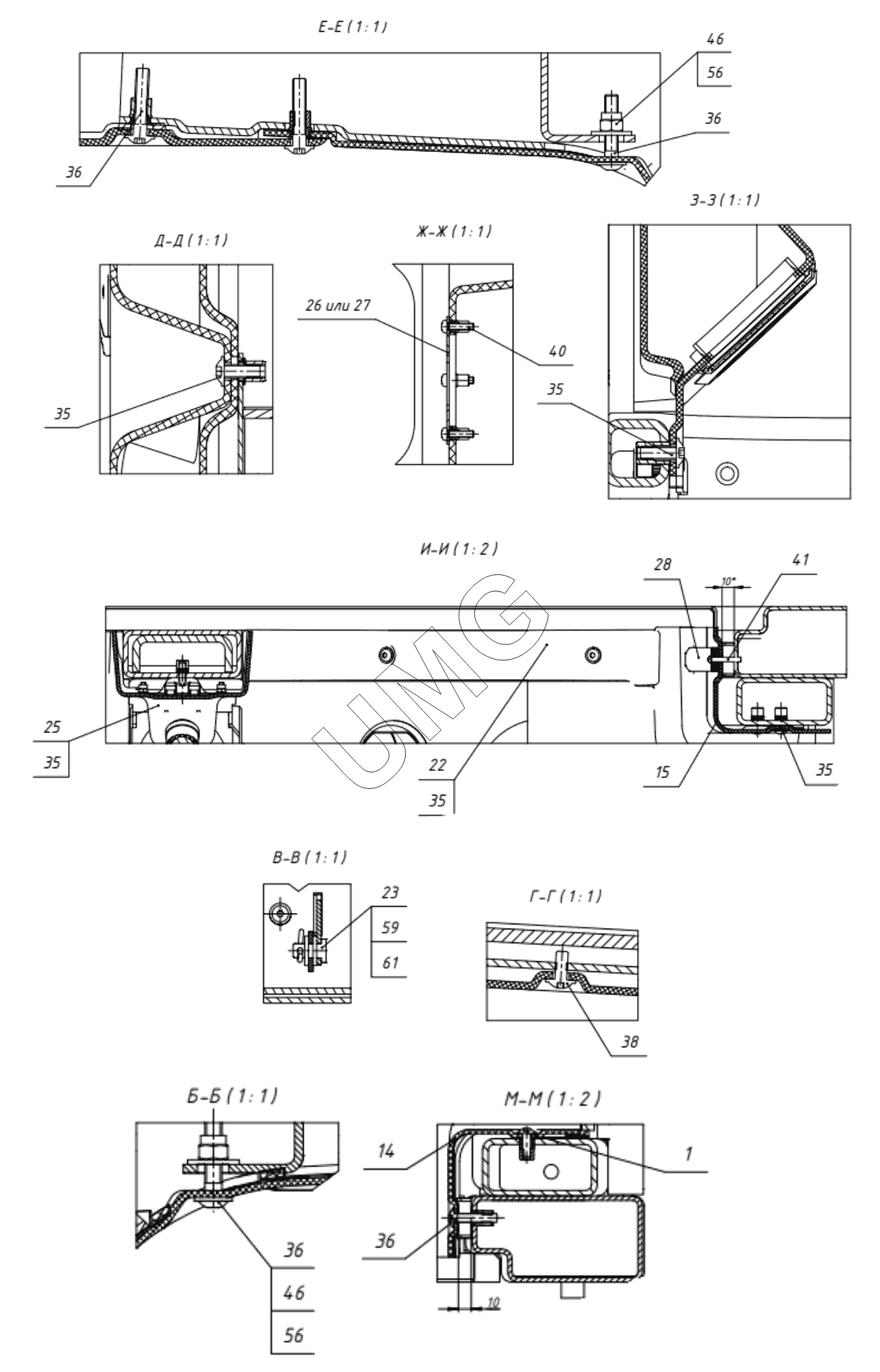

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 405-00-23.60.100 | Панель верхняя задняя | |
| 2 | 405-00-23.60.200 | Панель правая | |
| 3 | 405-00-23.60.300 | Облицовка центральная | |
| 4 | 405-00-23.60.400 | Панель кондиционера | |
| 6 | 405-00-23.60.600 | Крышка холодильника в сборе | |
| 11 | 405-00-23.60.009 | Облицовка потолка | |
| 14 | 405-00-23.60.013 | Облицовка стойки левая | |
| 15 | 405-00-23.60.014 | Облицовка стойки правая | |
| 17 | 405-00-23.60.016 | Панель задняя | |
| 19 | 405-00-23.60.018 | Панель передняя | |
| 20 | 405-00-23.60.019 | Скоба | |
| 21 | 405-00-23.60.021 | Панель левая | |
| 22 | 405-00-23.60.022 | Панель правая | |
| 23 | 405-00-23.60.023 | Палец | |
| 24 | 405-00-23.60.024 | Петля | |
| 25 | 405-00-23.60.025 | Облицовка правой стойки | |
| 26 | 405-00-23.60.026 | Фланец | |
| 28 | 003-01-02.00.010 | Крючок | |
| 32 | ЭМ000002718 | Винт | |
| 33 | ЭМ000002717 | Винт | |
| 35 | ЭМ000002719 | Винт | |
| 36 | ЭМ000002720 | Винт | |
| 38 | ЭМ000002763 | Винт | |
| 40 | ЭМ000002721 | Bинт | |
| 41 | 26950009118 | Винт | |
| 42 | 02120000092 | Винт | |
| 45 | 26950033340 | Гайка | |
| 46 | 26950030792 | Гайка | |
| 52 | 26950012044 | Саморез с полусферой головкой | |
| 56 | 02120000638 | Шайба | |
| 58 | 02120000623 | Шайба | |
| 59 | 02120000624 | Шайба | |
| 61 | 02120000652 | Шплинт | |
| 67 | ЭМ000002722 | Скоба резьбовая | |
| 68 | 26950022396 | Подстаканник складной |
