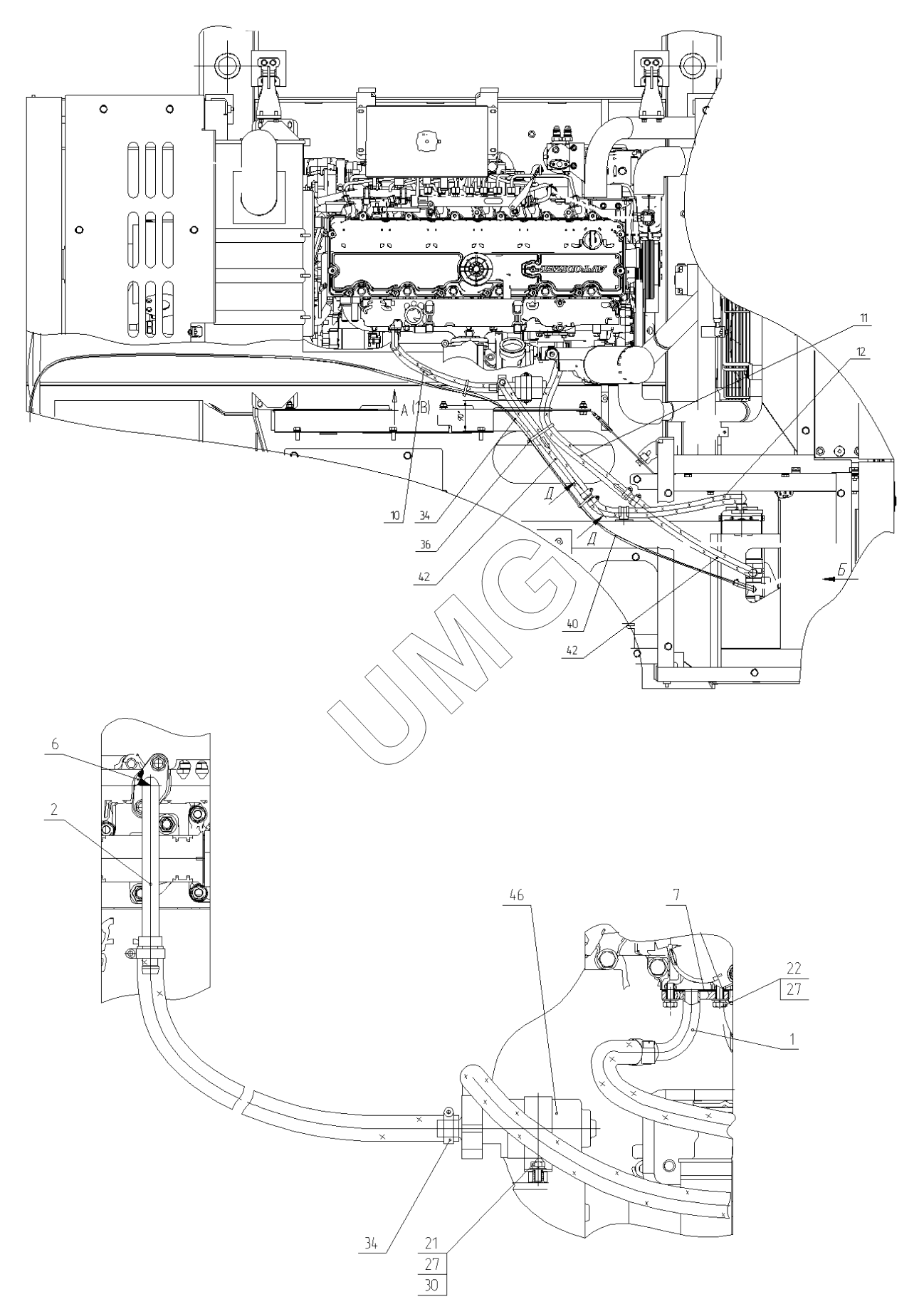

E225NC. Установка подогревателя. 206.19.00.00.000-19
1
2
6
7
10
11
12
21
22
27
27
30
34
34
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭМ000001130 | ЭМ000001130 | Скоба резиноармированная | |
| 1 | 206.19.00.00.010 | Трубопровод | |
| 2 | 206.19.00.00.020 | Трубопровод | |
| 5 | 206.19.00.00.001 | Кронштейн | |
| 6 | 206.19.00.00.002 | Прокладка | |
| 7 | 206.19.00.00.003 | Прокладка | |
| 10 | 206.19.00.00.008 | Рукав | |
| 11 | 206.19.00.00.009 | Рукав | |
| 12 | 206.19.00.00.015 | Рукав | |
| 16 | 276.19.00.00.001 | Штуцер | |
| 20 | 02120000052 | Болт | |
| 21 | 02120000059 | Болт | |
| 22 | ЭМ000001038 | Болт | |
| 24 | 02120000134 | Гайка | |
| 26 | 02120000634 | Шайба | |
| 27 | 02120000635 | Шайба | |
| 29 | 02120000624 | Шайба | |
| 30 | 02120000625 | Шайба | |
| 34 | 02100000594 | Хомут | |
| 36 | ЭМ000001129 | Хомут | |
| 38 | 26950034548 | Предпусковой подогреватель |
