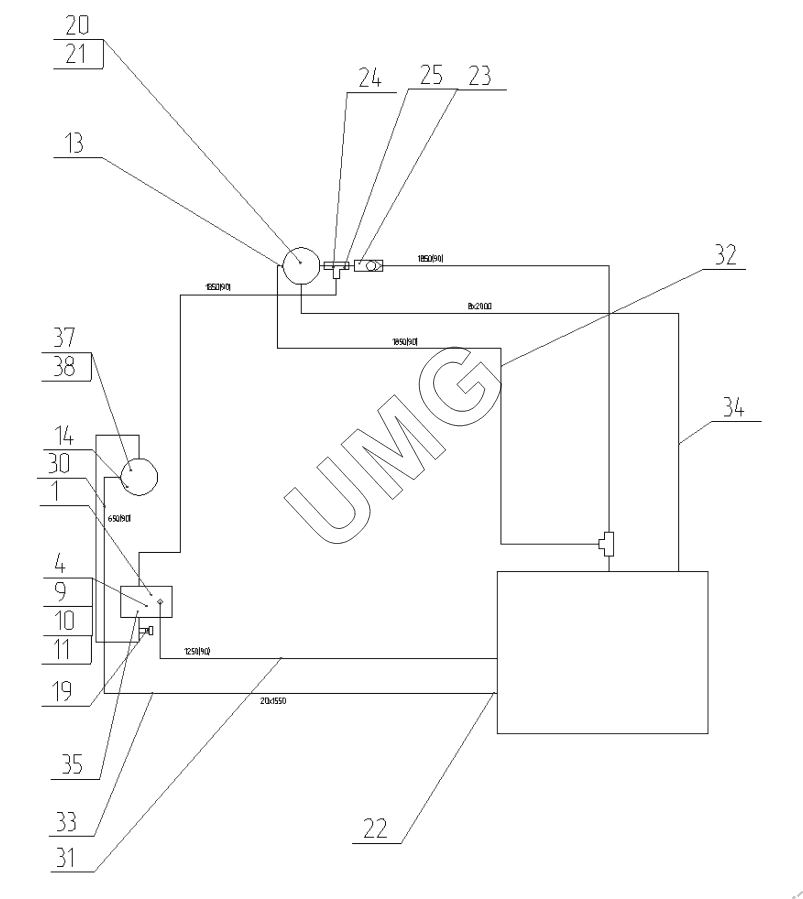

E225NC. Трубопроводы блока радиаторов. 220-70-41.50.000
1
9
10
11
13
14
19
20
21
23
24
25
30
31
32
33
34
35
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-50-80.01.040-10 | Клапан предохранительный | |
| 9 | 26950030443 | Винт | |
| 10 | 02120000127 | Гайка | |
| 11 | 02120000626 | Шайба | |
| 13 | 02120000298 | Кольцо | |
| 14 | 26950012833 | Кольцо | |
| 19 | 26950022020 | Измерительная муфта | |
| 20 | 02100000788 | Адаптер | |
| 21 | 02100000778 | Адаптер | |
| 23 | 26950019120 | Адаптер | |
| 24 | 26950009238 | Адаптер | |
| 25 | 26950008375 | Адаптер | |
| 30 | 02080000615 | РВД | |
| 31 | 02080000604 | РВД | |
| 32 | 02080000608 | РВД | |
| 33 | ЭМ000004952 | РВД | |
| 34 | 02080000632 | РВД | |
| 35 | ЭМ000002609 | Насос шестеренный | |
| 37 | 26950019121 | Фланец | |
| 38 | 02190000762 | Фланец |
