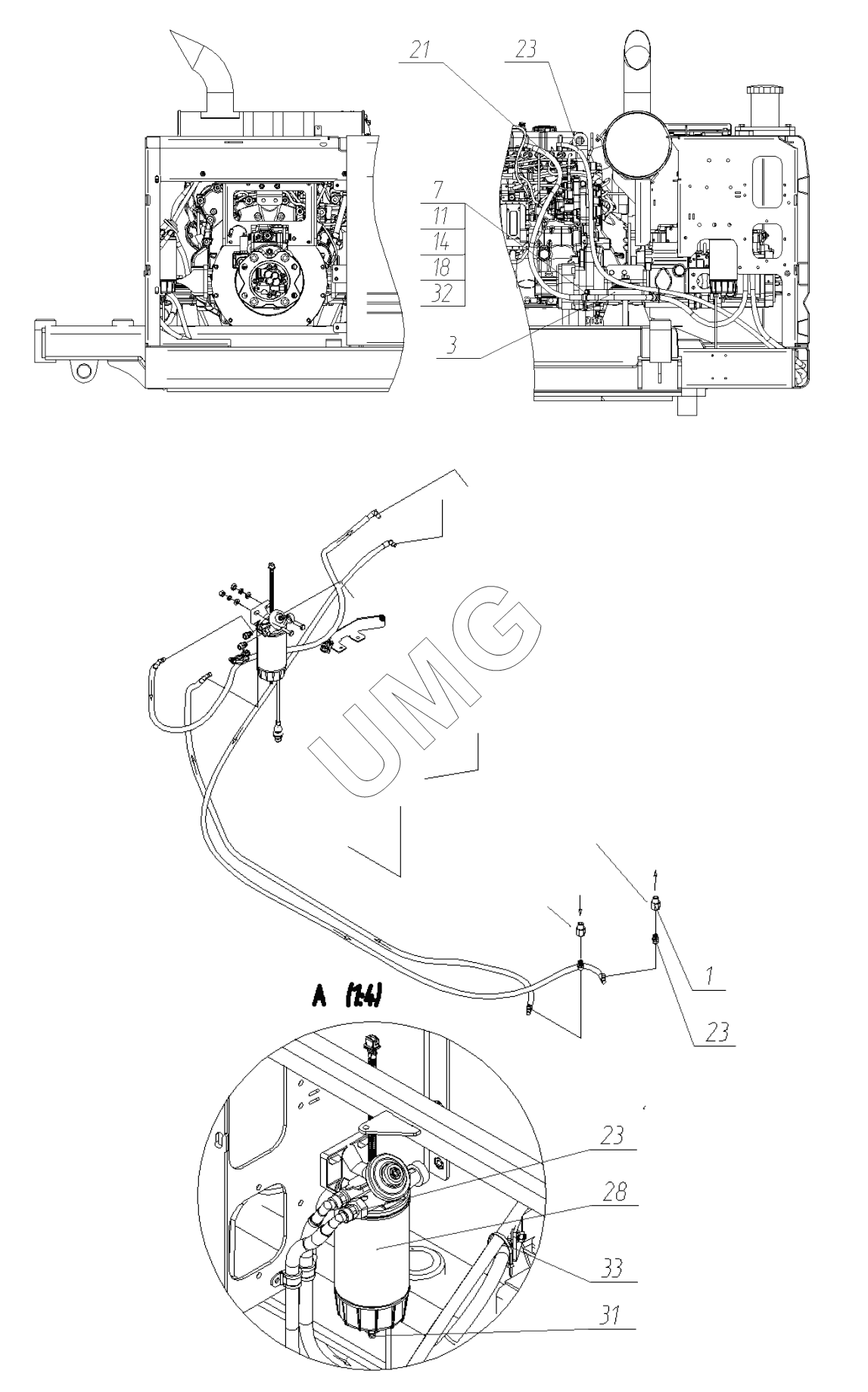

E225NC. Установка топливопроводов. 225-05-28.05.000
1
3
7
11
14
18
21
23
23
23
28
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950026586 | 26950026586 | Рукава | |
| 26950031670 | 26950031670 | Скоба резиноармированная | |
| 1 | 225-05-28.05.007 | Штуцер | |
| 3 | 202.12.10.00.002-02 | Кронштейн | |
| 7 | ЭМ000001038 | Болт | |
| 8 | 26950033338 | Болт | |
| 11 | 02120000136 | Гайка | |
| 12 | 02120000132 | Гайка | |
| 14 | 02120000635 | Шайба | |
| 15 | 02120000627 | Шайба | |
| 18 | 02120000625 | Шайба | |
| 19 | 02120000620 | Шайба | |
| 21 | ЭМ000005419 | Топливопровод | |
| 22 | 26950031843 | Топливопровод | |
| 23 | ЭМ000004257 | Топливопровод | |
| 25 | 26950033733 | Фитинг прямой | |
| 28 | ЭМ000004393 | Фильтр | |
| 31 | 26950025797 | Хомут | |
| 33 | 02110000604 | Хомут пластиковый |
