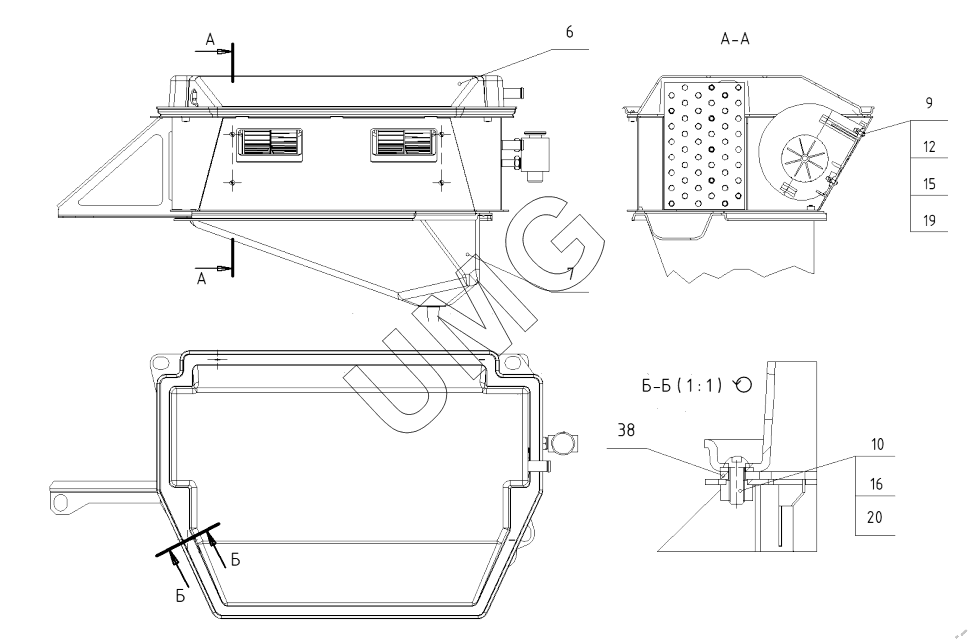

E330C Var 2. Климатический блок в сборе. 405-00-23.81.000
6
7
9
10
12
15
16
19
20
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 405-00-23.81.100 | Корпус климатической системы | |
| 6 | 405-00-23.81.004 | Крышка отопителя | |
| 7 | 405-00-23.81.005 | Воздуховод воздухозаборника | |
| 9 | 000026420236 01 | Винт | |
| 10 | 000026420216 01 | Винт | |
| 12 | 000026410605 01 | Гайка | |
| 15 | 000026440203 01 | Шайба | |
| 16 | 000026440204 01 | Шайба | |
| 19 | 000026440605 01 | Шайба | |
| 20 | 000026440606 01 | Шайба плоская | |
| 38 | 000064450201 01 | Резина автоклавная |
