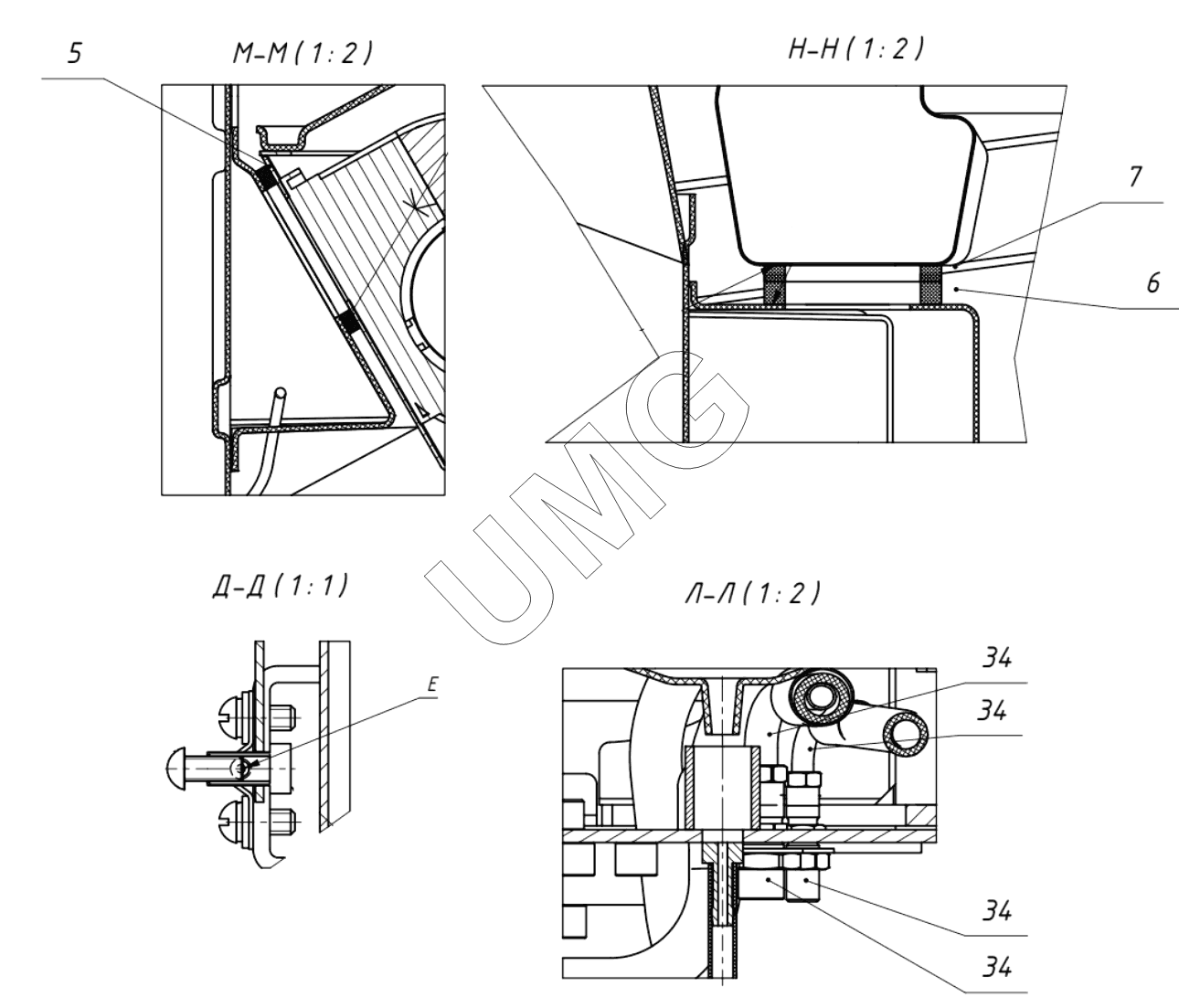

E330C Var 2. Установка климатической системы. 405-00-23.80.000
5
6
7
34
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 405-00-23.81.000 | Климатический блок в сборе | |
| 2 | 405-00-23.82.000 | Регулятор воздуха в сборе | |
| 5 | 405-00-23.80.001 | Уплотнение | |
| 6 | 405-00-23.80.002 | Уплотнение | |
| 7 | 405-00-23.80.003 | Уплотнение | |
| 9 | ЭО-3323.04.04.018 | Шайба | |
| 16 | 000026400121 01 | Болт | |
| 17 | 000026400127 01 | Болт | |
| 18 | 000026400141 01 | Болт | |
| 20 | 000026420243 01 | Винт | |
| 21 | 000026420312 01 | Винт BМ6-6gх14.58.016 | |
| 22 | 000026410608 01 | Гайка | |
| 24 | 000026440204 01 | Шайба | |
| 25 | 000026440205 01 | Шайба | |
| 27 | 000026440606 01 | Шайба плоская | |
| 28 | 000026440608 01 | Шайба | |
| 34 | 000923810159 01 | Климатическая система | |
| 35 | 000103104165 01 | Втулка уплотн. крепл. выхлопной системы | |
| 36 | 000933245121 01 | Втулка распорная кронштейна глуш. крепл. радиатора | |
| 37 | Рукав 16х24-TUC 20’/Sem | Рукав 16х24-TUC 20’/Sem |
