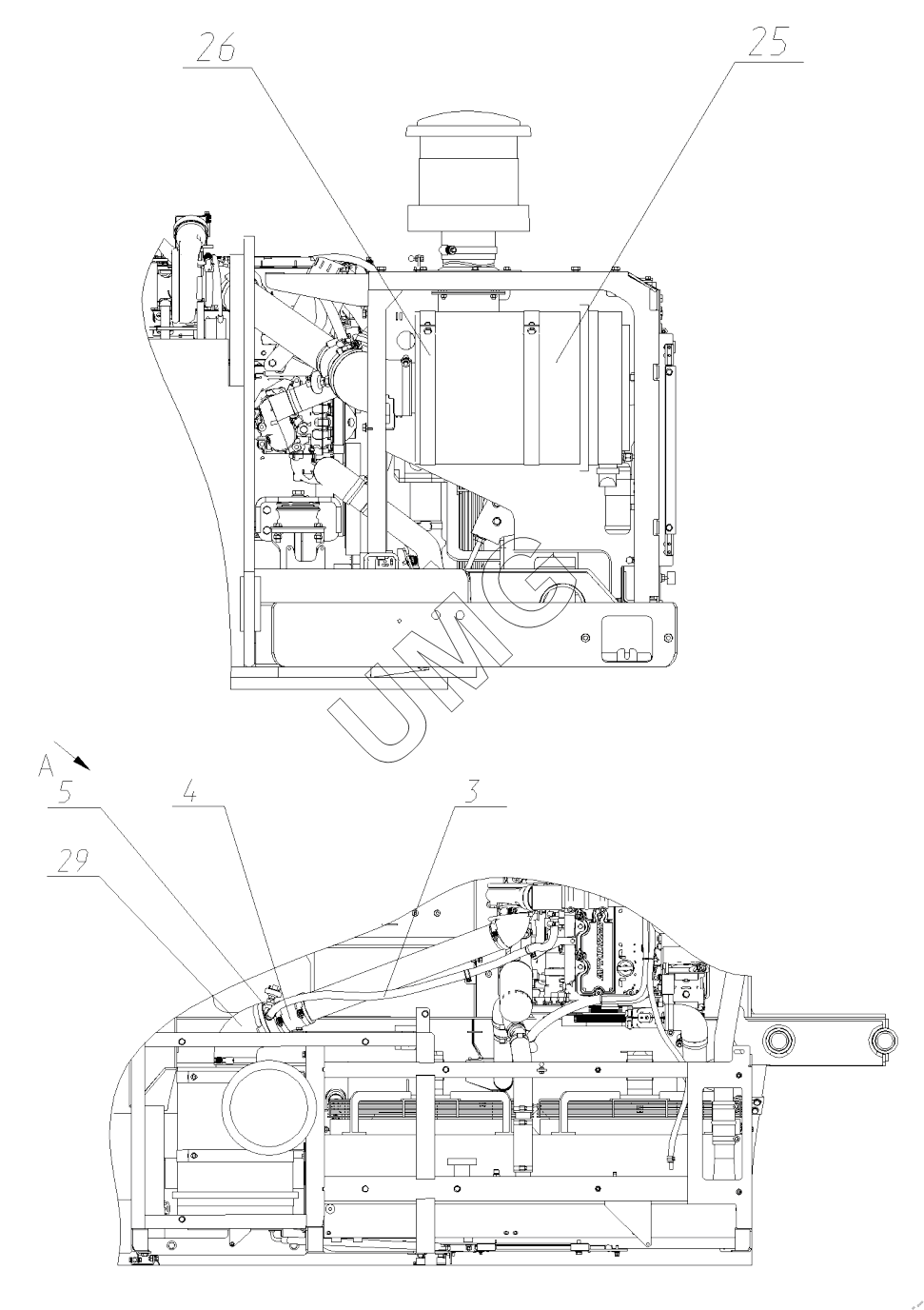

E330C Var 2. Установка воздухоочистителя. 272.12.10.06.000
3
4
5
25
26
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭМ000004186 | ЭМ000004186 | Комплект предочистителя | |
| 272.12.10.06.020 | 272.12.10.06.020 | Переходник | |
| ЭМ000001130 | ЭМ000001130 | Скоба резиноармированная | |
| 422-00-87.60.001 | 422-00-87.60.001 | Ниппель | |
| 3 | 272.12.10.06.001 | Рукав | |
| 4 | 202.12.10.06.001 | Рукав | |
| 5 | 202.12.10.06.003 | Переходник | |
| 6 | 202.12.10.06.005 | Штуцер | |
| 7 | 202.12.10.06.006 | Кронштейн | |
| 8 | 202.12.10.06.007 | Кронштейн | |
| 12 | ЭМ000001038 | Болт | |
| 13 | 02120000010 | Болт | |
| 15 | 02120000136 | Гайка | |
| 16 | 02120000127 | Гайка | |
| 17 | 02120000635 | Шайба | |
| 18 | 02120000626 | Шайба | |
| 20 | 02120000625 | Шайба | |
| 22 | 02120000297 | Кольцо | |
| 25 | ЭМ000001122 | Фильтр воздушный | |
| 26 | ЭМ000001114 | Хомут | |
| 28 | ЭМ000004187 | Патрубок | |
| 29 | ЭМ000001113 | Патрубок | |
| 30 | ЭМ000001112 | Патрубок | |
| 31 | ЭМ000001117 | Патрубок | |
| 32 | 02100000594 | Хомут | |
| 33 | ЭМ000004189 | Труба фильтра | |
| 34 | ЭМ000001132 | Датчик засоренности | |
| 35 | ЭМ000001111 | Патрубок | |
| 37 | ЭМ000001136 | Хомут силовой с Т-блолтом и пружиной | |
| 39 | 26950008380 | Кабельный хомут |
