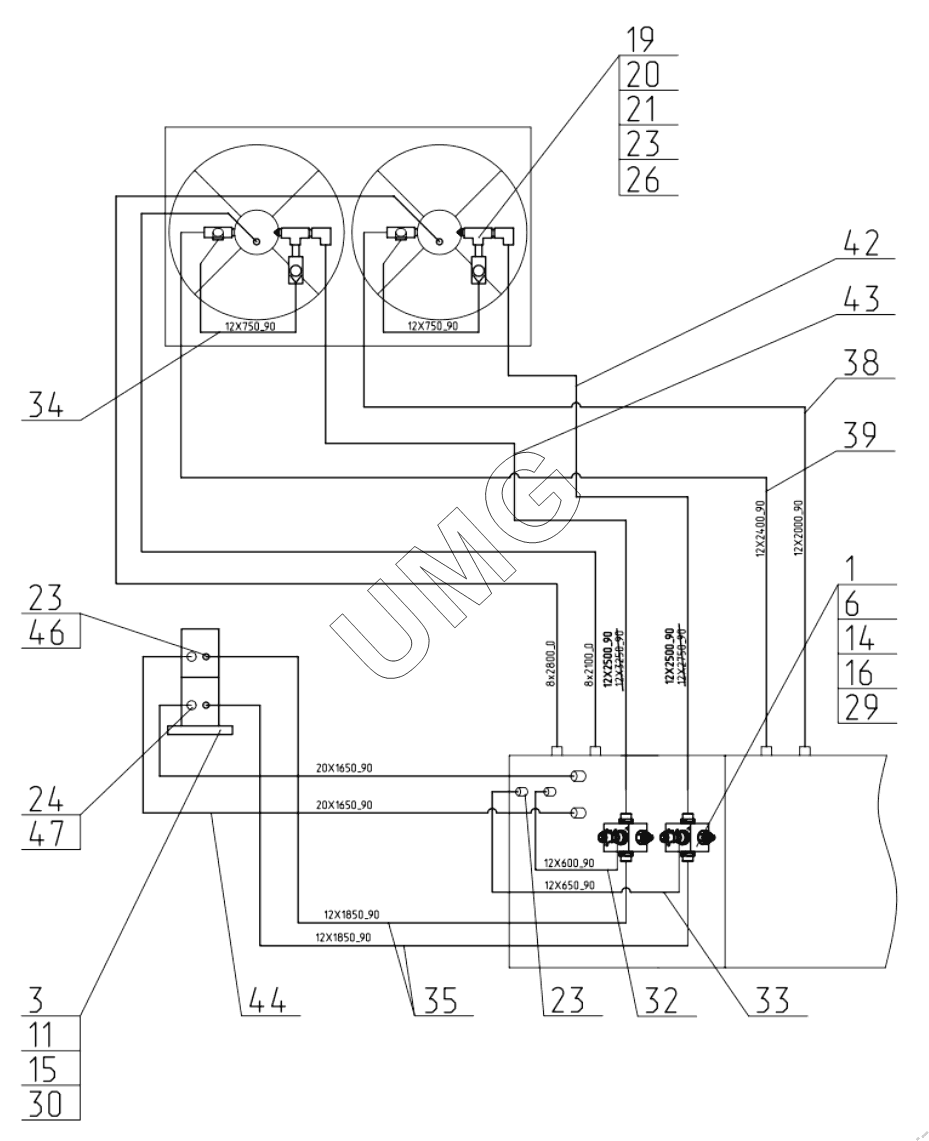

E330C Var 2. Гидрооборудование МОУ 300-70-41.50.000
1
3
6
11
14
15
16
19
20
21
23
23
23
24
26
29
30
32
33
34
35
35
38
39
42
44
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 000026400163 01 | Болт | |
| 3 | 000026400450 01 | Болт M14х1,5-6gх45.109.16ХСН.016 | |
| 6 | 000026410606 01 | Гайка | |
| 11 | 000064210154 01 | Кольцо 098-102-25-2-3 | |
| 14 | 000026440204 01 | Шайба | |
| 15 | 000026440208 01 | Шайба | |
| 16 | 000026440606 01 | Шайба плоская | |
| 19 | 000026482155 01 | Адаптер | |
| 20 | 000026482341 01 | Адаптер | |
| 21 | 000026482333 01 | Адаптер | |
| 22 | 000026482016 01 | Адаптер | |
| 23 | 000026482329 01 | Адаптер 604208.1 ct | |
| 24 | 000026482265 01 | Адаптер | |
| 25 | 000026482309 01 | Адаптер | |
| 26 | 000026482332 01 | Адаптер 604608.1 (тройник гайка нак. М22х1.5 - М22х1.5 - М22х1.5(L)) | |
| 29 | 000107064035 01 | Гидроблок | |
| 30 | 000932610033 01 | Насос шестеренный | |
| 32 | 000064202436 01 | РВД 2SN-K-12-325-600-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°- DKO-L(Г) 22х1,5/15/ | |
| 33 | 000064202244 01 | РВД 2SN-K-12-325-650-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°-DKO-L(Г) 22х1,5/15/ | |
| 34 | 000064202581 01 | РВД 2SN-K-12-325-750-DIN 1SN/2SN 12-DKO-L (Г) 22х1,5/15/90°- DKO-L(Г) 22х1,5/15/ | |
| 35 | 000064202303 01 | РВД | |
| 35 | 000064202472 01 | РВД | |
| 36 | 000064202298 01 | РВД | |
| 38 | 000064202755 01 | РВД | |
| 39 | 000064202756 01 | РВД | |
| 42 | 000064202847 01 | РВД | |
| 44 | 000064202854 01 | РВД | |
| 46 | 000026482433 01 | Фланец | |
| 47 | 000026482437 01 | Фланец |
