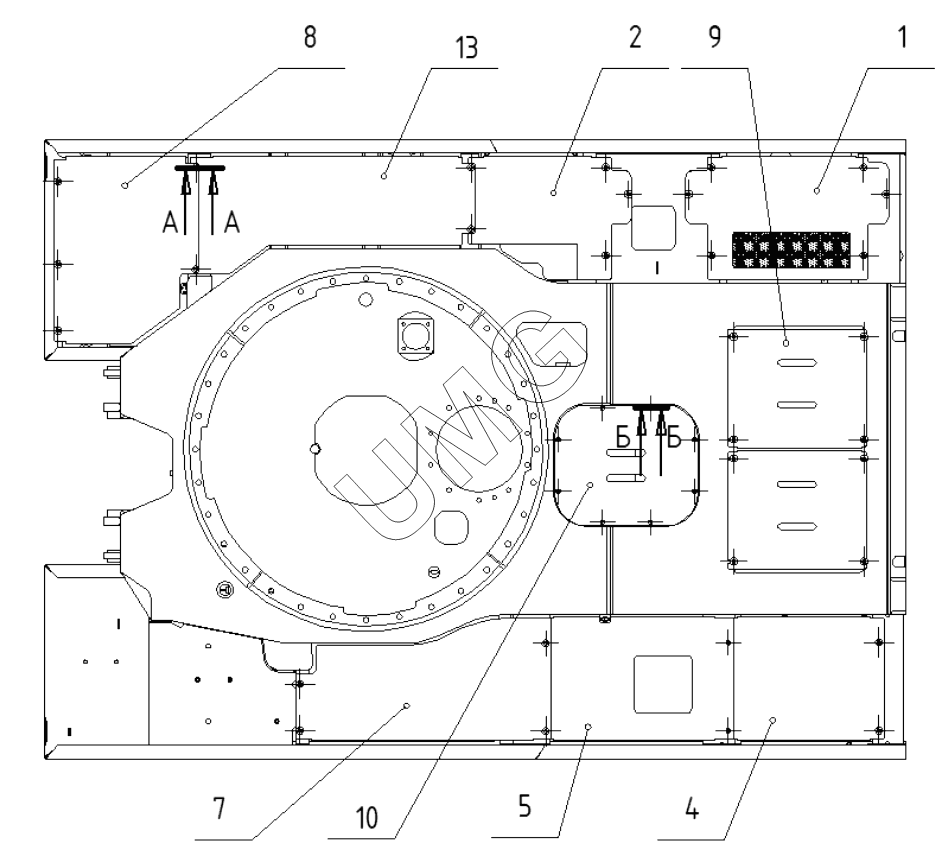

E330C Var 2. Установка поддонов 272.13.00.00.000-01
1
2
4
5
7
8
9
10
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 272.13.00.00.050 | 272.13.00.00.050 | Установка виброизоляции | |
| 1 | 272.13.00.00.030 | Поддон в сборе | |
| 2 | 272.13.00.00.040 | Поддон в сборе | |
| 4 | 272.13.00.00.005 | Поддон | |
| 5 | 272.13.00.00.006 | Поддон | |
| 7 | 272.13.00.00.007 | Поддон | |
| 8 | 272.13.00.00.015 | Поддон | |
| 9 | 272.13.00.00.016 | Поддон | |
| 10 | 272.13.00.00.017 | Поддон | |
| 12 | 005-04-02.05.004 | Шайба | |
| 13 | 202.13.00.00.002 | Поддон | |
| 14 | 000026400221 01 | Болт | |
| 15 | 000026440206 01 | Шайба | |
| 16 | 000026440610 01 | Шайба |
