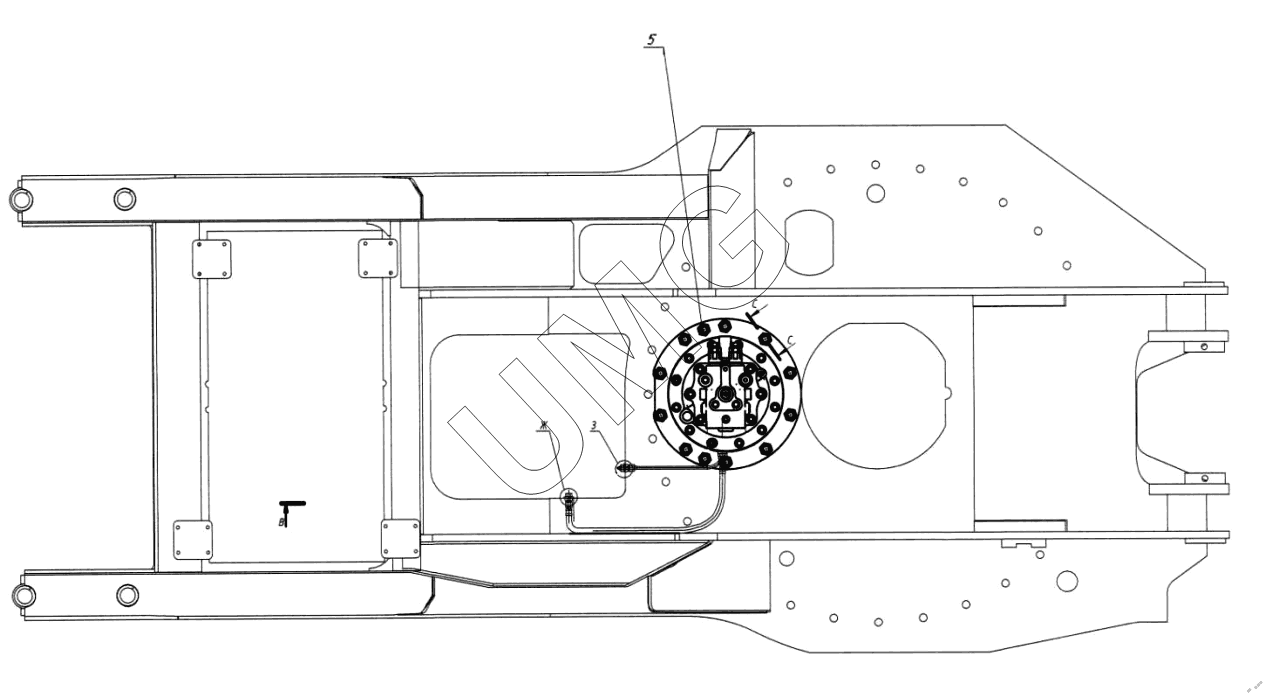

E330C Var 2. Установка механизма поворота 272.07.00.00.000-70
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 318-45-24.19.010 | Трубопровод | |
| 5 | 240-00-20.00.007 | Штифт | |
| 6 | ЭО-3322А.23.03.004 | Штуцер | |
| 7 | 318-14-21.09.005 | Штуцер | |
| 8 | 272.07.00.00.002 | Штуцер | |
| 10 | 000026400731 01 | Болт | |
| 11 | 000026442527 01 | Шайба клиновая | |
| 12 | 000027400001 01 | Масленка | |
| 20 | 000026482028 01 | Адаптер | |
| 21 | 000026482125 01 | Адаптер | |
| 22 | 000026482126 01 | Адаптер | |
| 23 | 000026482534 01 | Адаптер | |
| 24 | 000026482012 01 | Адаптер | |
| 26 | 000932604018 01 | Прокладка | |
| 28 | 000901415170 01 | Кран шаровый мини | |
| 35 | 000107063932 01 | Редуктор поворота | |
| 36 | 000064202223 01 | РВД DIN 1SN frost-8-215-850-DIN 1SN/2SN 8-DKO-L (Г) 16x1,5/10/90°-DKO-L (Г) 16х1,5/10/ |
