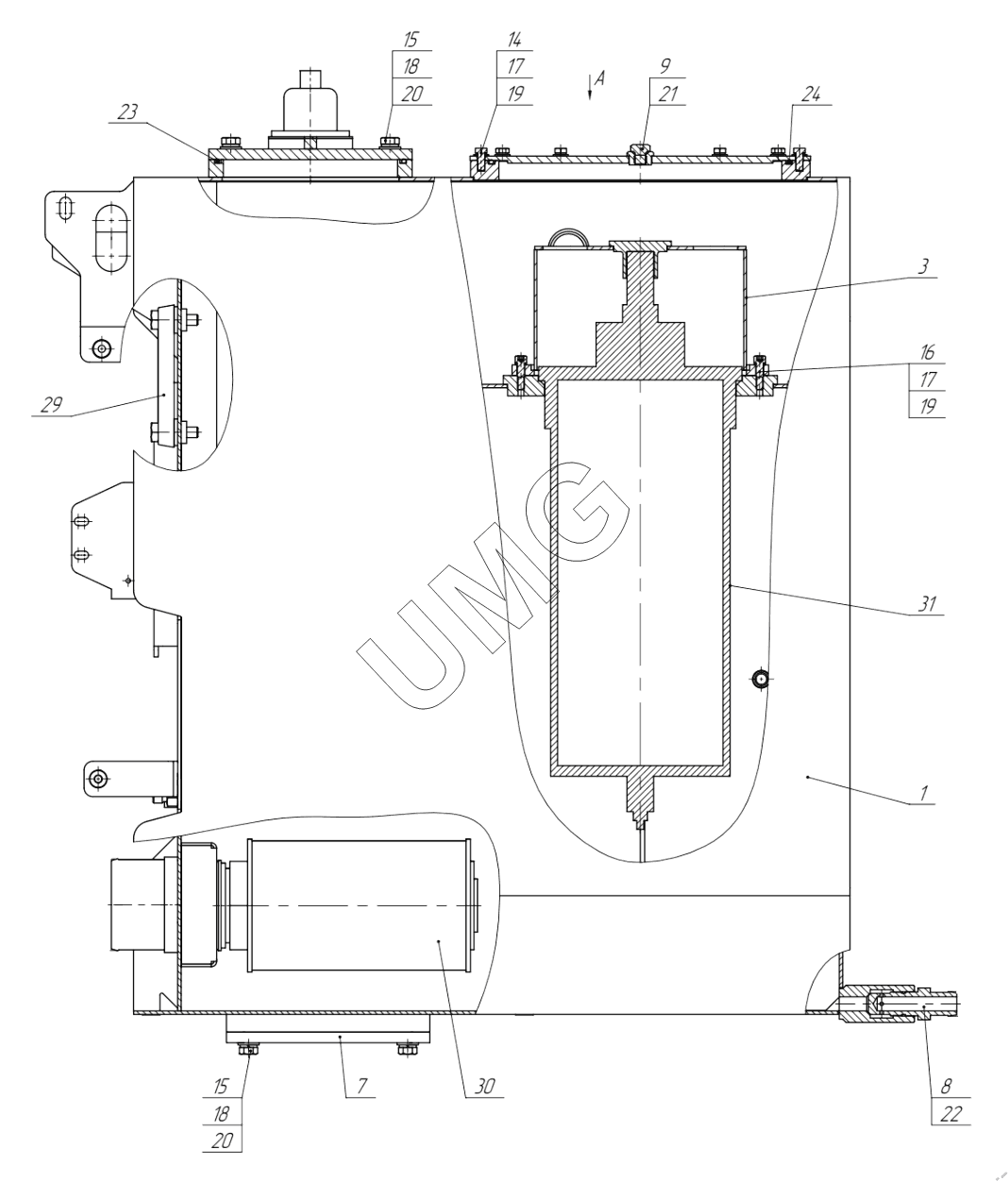

E330C Var 2. Бак гидравлический 272.04.04.00.000-10
1
3
7
8
9
14
15
15
16
17
17
18
18
19
19
20
20
21
22
23
24
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 272.04.04.01.100-10 | Бак | |
| 2 | 220-70-40.10.200 | Крышка | |
| 3 | 262.70.01.190-07 | Крышка сварная | |
| 4 | 422-00-80.09.200 | Крышка сварная | |
| 7 | 202.04.02.00.001-07 | Крышка | |
| 8 | 4225А.19.30.015 | Штуцер | |
| 9 | ЭО-3322А.24.01.014 | Заглушка | |
| 14 | 000026400121 01 | Болт | |
| 15 | 000026400321 01 | Болт | |
| 16 | 000026420182 01 | Винт | |
| 17 | 000026440205 01 | Шайба | |
| 18 | 000026440207 01 | Шайба | |
| 19 | 000026440608 01 | Шайба | |
| 20 | 000026440612 01 | Шайба | |
| 21 | 000064210005 01 | Кольцо | |
| 22 | 000064210010 01 | Кольцо | |
| 23 | 000064210074 01 | Кольцо | |
| 24 | 000064210176 01 | Кольцо | |
| 27 | 000913178101 01 | Горловина сапуна | |
| 28 | 000107063951 01 | Сапун | |
| 29 | 000918102603 01 | Указатель уровня | |
| 30 | 000100115403 01 | Фильтр всасывающий | |
| 31 | 000100115460 01 | Фильтр сливной |
