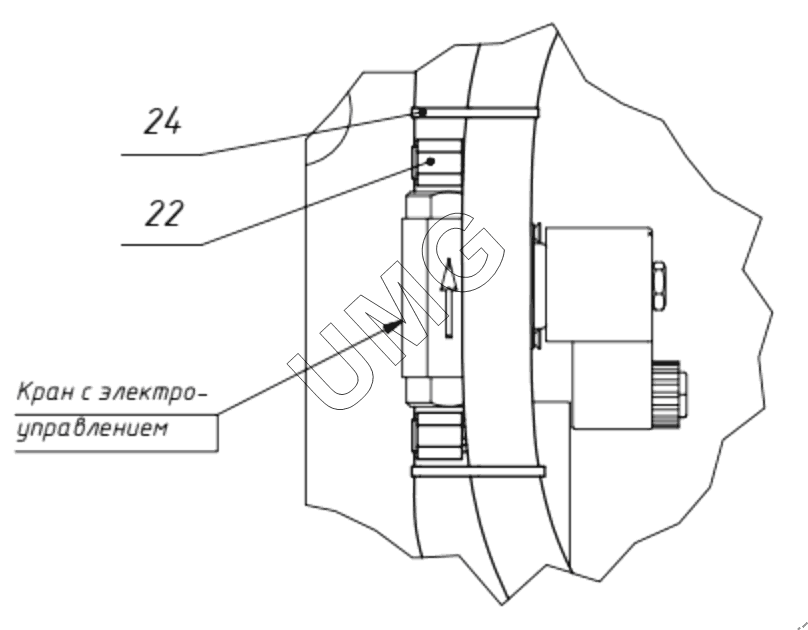

E330C Var 2. Подключение отопителя 202.25.00.00.000
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 202.25.00.00.001 | Рукав 16х25 | |
| 2 | 202.25.00.00.002 | Рукав 16х25 | |
| 3 | 202.25.00.00.003 | Рукав 16х25 | |
| 7 | 225-40-87.25.003 | Ниппель | |
| 12 | 000026400125 01 | Болт | |
| 14 | 000026410608 01 | Гайка | |
| 16 | 000026440205 01 | Шайба | |
| 18 | 000026440608 01 | Шайба | |
| 22 | 000923820303 01 | Хомут | |
| 23 | 000923820042 01 | Скоба резиноармированная | |
| 24 | 000923820105 01 | Кабельный хомут |
