E330C Var 2. Платформа поворотная с механизмами. 302.00.00.00.000-70
2
3
5
7
10
11
13
16
17
20
21

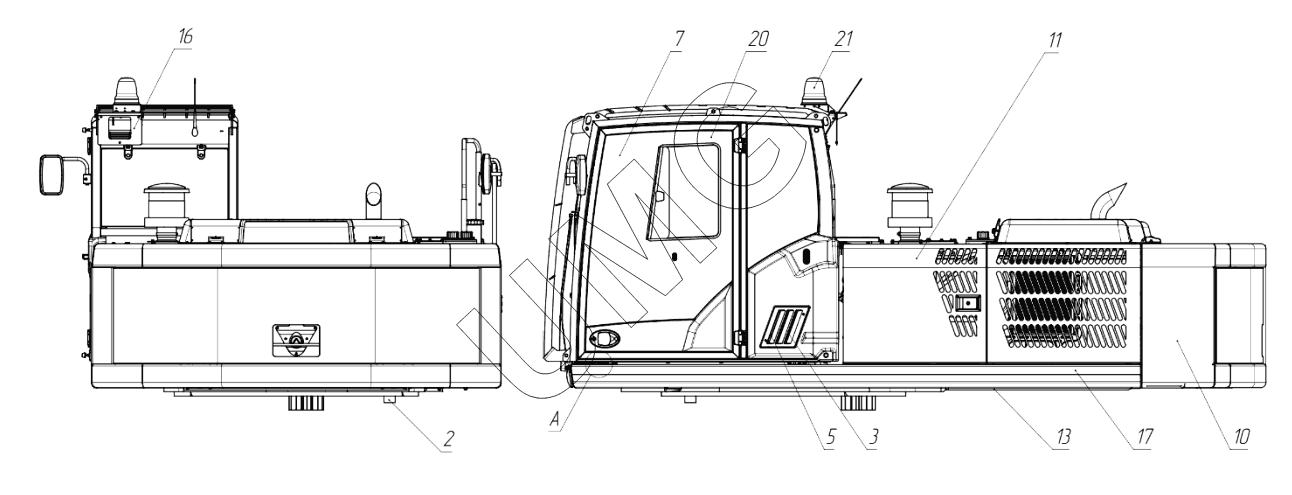

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 195-17-20.00.010 | Установка крышки | |
| 2 | 202.00.00.00.100 | Установка стопора | |
| 3 | 202.11.00.00.000-02 | Установка кондиционера | |
| 4 | 202.17.00.00.000-20 | Установка зеркала с подогревом на капоте | |
| 5 | 202.25.00.00.000 | Подключение отопителя | |
| 6 | 206.08.02.00.000-10 | Установка камеры заднего вида | |
| 7 | 206.14.00.00.000-17 | Установка системы удаленного мониторинга параметров | |
| 8 | 272.01.25.00.000 | Решетка фарная | |
| 9 | 272.04.00.00.000-10 | Установка баков | |
| 10 | 272.05.00.00.000-07 | Установка противовеса | |
| 11 | 272.06.01.00.000-09 | Установка капота | |
| 12 | 272.07.00.00.000-70 | Установка механизма поворота | |
| 13 | 272.13.00.00.000-01 | Установка поддонов | |
| 14 | 272.22.00.00.000 | Установка элементов противоскольжения | |
| 15 | 300-70-40.00.000 | Гидрооборудование на поворотной платформе | |
| 16 | 314-20-20.00.100-01 | Установка кронштейна номерного знака | |
| 17 | 330.01.00.00.000 | Платформа поворотная | |
| 18 | 330-05-28.00.000 | Установка силовая | |
| 19 | 405-20-23.01.000 | Установка опор кабины | |
| 20 | 405-21-23.00.000-10 | Модуль кабинный с FOPS ROPS | |
| 21 | 4121-00-30.00.000 | Электрооборудование в сборе | |
| 22 | 000026400222 01 | Болт | |
| 23 | 000026440206 01 | Шайба | |
| 24 | 000026440610 01 | Шайба |
