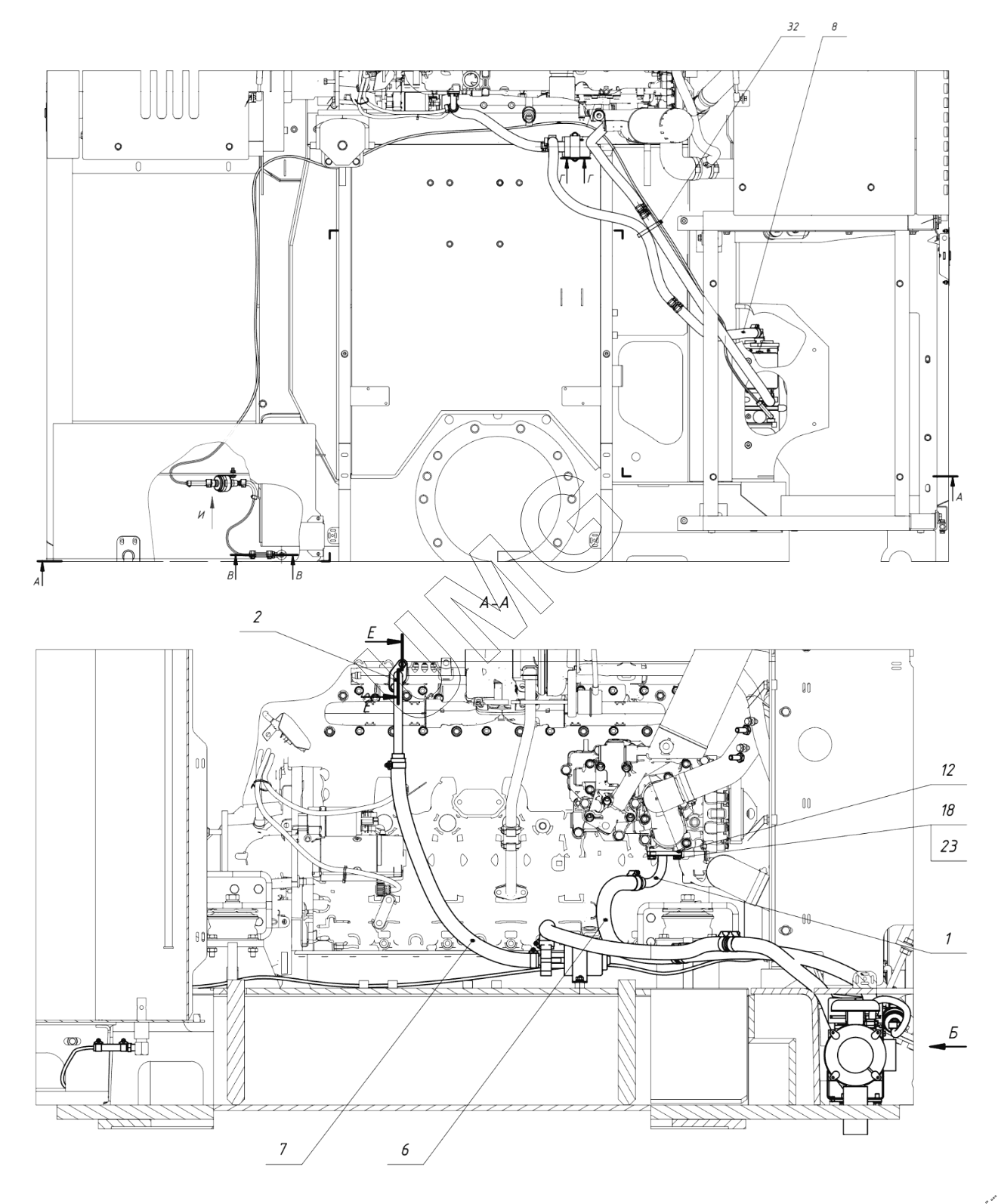

E330C Var 2. Установка подогревателя. 276.19.00.00.000-19
1
2
6
7
8
12
18
23
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 206.19.00.00.010 | Трубопровод | |
| 2 | 206.19.00.00.020 | Трубопровод | |
| 5 | 276.19.00.00.001 | Штуцер | |
| 6 | 276.19.00.00.002 | Рукав 20х29-1,6 | |
| 7 | 276.19.00.00.003 | Рукав 20х29-1,6 | |
| 8 | 276.19.00.00.004 | Рукав 20х29-1,6 | |
| 10 | 206.19.00.00.001 | Кронштейн | |
| 11 | 206.19.00.00.002 | Прокладка | |
| 12 | 206.19.00.00.003 | Прокладка | |
| 13 | 206.19.00.00.005 | Труба | |
| 16 | 000026400025 01 | Болт | |
| 17 | 000026400110 01 | Болт | |
| 18 | 000026400122 01 | Болт с шестигранной головкой | |
| 20 | 000026410606 01 | Гайка | |
| 22 | 000026440204 01 | Шайба | |
| 23 | 000026440205 01 | Шайба | |
| 25 | 000026440608 01 | Шайба | |
| 31 | 000923820008 01 | Хомут | |
| 32 | 000923820026 01 | Хомут | |
| 34 | 000923810034 01 | Предпусковой подогреватель дизельный |
