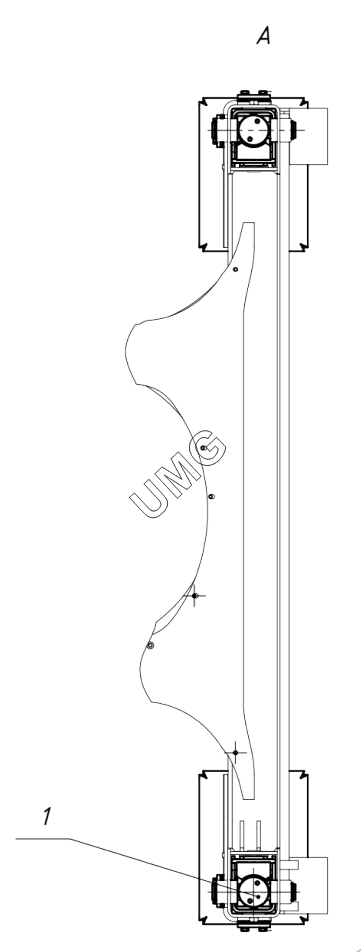

TLB 827. Установка опор в сборе. 831.01.02.03.000
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 070450600000 02 | Гидроцилиндр выносных опор | |
| 2 | 815005010100 30 | Башмак | |
| 3 | 815005010200 00 | Опора | |
| 4 | 825108001400 00 | Прижимная пластина | |
| 5 | 825102300014 00 | Палец | |
| 6 | 825102300017 00 | Палец | |
| 7 | 825108001018 00 | Прокладка | |
| 8 | 825108003006 00 | Распорка | |
| 9 | 000026410910 01 | Гайка | |
| 10 | 000026400329 01 | Болт | |
| 11 | 000026440207 01 | Шайба | |
| 12 | 000815000803 01 | Стопорное кольцо | |
| 13 | 000815000804 01 | Винт |
