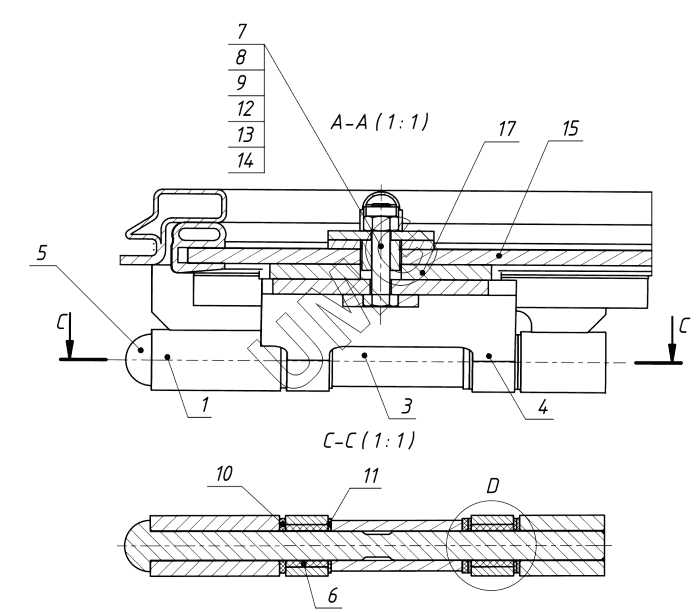

TLB 827. Установка петель форточки. 825-00-01.09.300
1
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 825-00-01.15.000 | Каркас с заклёпками | |
| 2 | 825-00-01.19.200 | Дверь левая | |
| 3 | 825-00-01.19.300 | Дверь правая | |
| 4 | 825-00-01.09.370 | Петля | |
| 5 | 825-00-01.04.401 | Болт дверной петли | |
| 6 | 825-00-01.09.374 | Втулка | |
| 7 | 825-00-01.04.501 | Шайба | |
| 8 | 000026400032 01 | Болт | |
| 9 | Гайка SS-ISO 7040 - М6 | Гайка SS-ISO 7040 - М6 |
