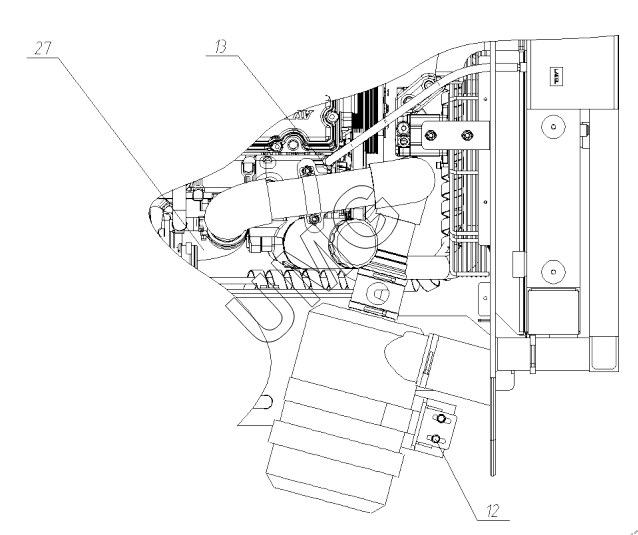

E200NC. Установка воздухоочистителя. 175-20-28.04.000-37
12
13
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-20-28.04.030 | Кронштейн | |
| 2 | 140-50-28.04.011 | Рукав | |
| 3 | 175-20-28.04.004 | Рукав | |
| 4 | 175-20-28.04.005 | Рукав | |
| 5 | 175-20-28.00.002-02 | Хомут | |
| 7 | 175-20-28.04.008 | Кронштейн | |
| 12 | 26950015723 | Болт | |
| 13 | 26950031620 | Болт | |
| 14 | 26950030939 | Болт | |
| 15 | 26950020306 | Болт | |
| 16 | 02120000141 | Гайка | |
| 17 | 02120000136 | Гайка | |
| 18 | 02120000635 | Шайба | |
| 19 | 02120000625 | Шайба | |
| 22 | 000.4859.1055.000 | Труба | |
| 23 | 26950013000 | Воздушный фильтр | |
| 24 | 26950013002 | Держатель | |
| 25 | 26950013007 | Переключатель | |
| 26 | 26950013005 | Прямой соединительный штуцер | |
| 27 | 26950021063 | Рукав угловой 90 градусов | |
| 28 | 26950014855 | Хомут | |
| 29 | 26950019470 | Хомут | |
| 32 | 26950028087 | Коннектор | |
| 33 | 02100000602 | Хомут |
