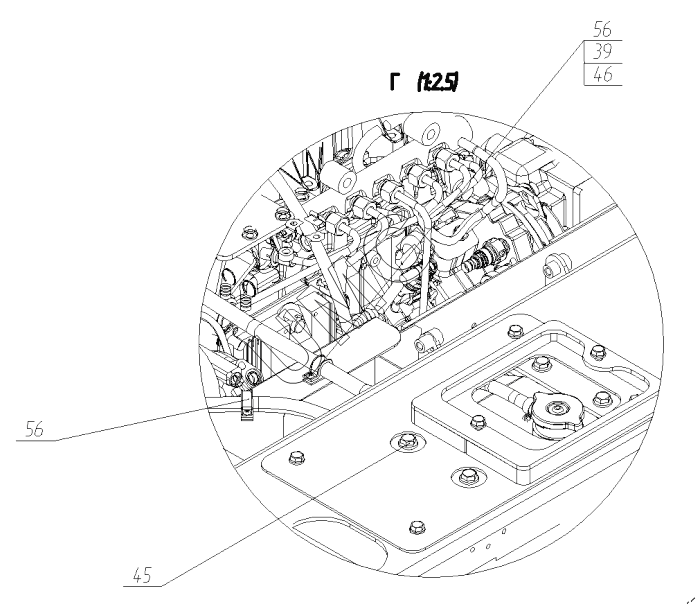

E200NC. Установка блока радиаторов. 200-17-28.03.000

Позиция на иллюстрации	Заводской номер детали	Название детали
26950011292	26950011292	Хомут
2	175-20-28.03.150-37	Перегородка
6	130-00-28.06.004-01	Шайба
7	130-00-28.06.004-02	Шайба
8	130-00-28.06.008	Втулка
11	130-00-28.07.023	Шпилька
13	175-20-28.03.021	Перегородка
14	145-00-28.03.002	Перегородка
15	145-00-28.03.026	Уплотнитель
16	145-00-28.03.028	Шпилька
17	145-00-28.03.028-10	Шпилька
18	145-00-28.03.027	Уплотнитель
20	160-00-28.07.033	Рукав
23	175-20-28.00.002	Хомут
26	175-20-28.03.011	Кронштейн
27	175-20-28.03.013	Кронштейн растяжки
28	175-20-28.03.014	Кронштейн растяжки
30	175-20-28.03.016	Рукав
31	175-20-28.03.018	Перегородка
32	175-20-28.03.019	Рукав
34	175-20-28.03.009	Рукав
36	26950025796	Болт
37	26950031620	Болт
38	02120000008	Болт
39	02120000133	Гайка
40	02120000134	Гайка
41	02120000127	Гайка
42	02120000141	Гайка
43	26950012918	Гайка
44	02120000619	Шайба
45	26950023164	Болт
46	02120000092	Винт
47	000.4859.1051.000	Труба
48	000.4859.1052.000	Труба
49	000.4859.1053.000-01	Труба
50	000.4859.1054.000	Труба
51	26950022629	Амортизатор
52	ЭМ000011091	Теплообменник с диффузором, крыльчаткой и мотором
53	ЭМ000011090	Расширительный бачок
55	26950027374	Подушка амортизатора
56	26950023157	Скоба резиноармированная
57	26950030488	Рукав
58	26950011263	Хомут
59	26950025797	Хомут
60	02100000602	Хомут
61	3507-30-28.04.002	Патрубок
62	26950026575	Хомут
63	26950000299	Хомут
64	26950000335	Хомут
66	02090000643	Шланг
68	26950027686	Хомут усиленный двухболтовой
70	26950011421	Манжета переходная
71	26950008316	Рукава
72	26950024811	Рукав
