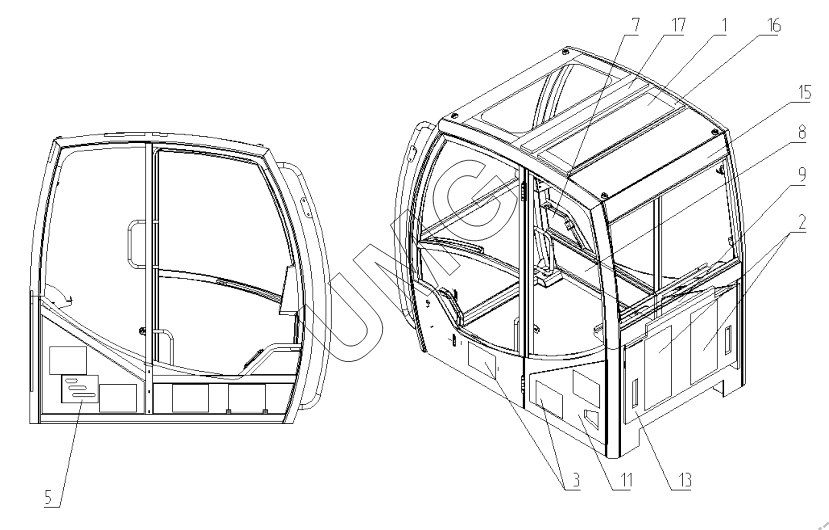

E200NC. Установка вибро и шумо изоляции. 125-00-23.50.000
1
2
3
7
8
9
11
13
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 125-80-23.50.021 | 125-80-23.50.021 | Шумозоляция компенсатор | |
| 1 | 125-00-23.50.001 | Виброизоляция | |
| 2 | 125-00-23.50.002 | Виброизоляция | |
| 3 | 125-00-23.50.003 | Виброизоляция | |
| 7 | 125-00-23.50.007 | Шумозоляция правой боковины | |
| 8 | 125-00-23.50.008 | Шумозоляция правой боковины | |
| 9 | 125-00-23.50.009 | Шумозоляция правой боковины | |
| 11 | 125-00-23.50.011 | Шумозоляция левой боковины | |
| 13 | 125-00-23.50.013 | Шумозоляция стенки | |
| 15 | 125-00-23.50.015 | Шумозоляция крыши | |
| 16 | 125-00-23.50.016 | Шумозоляция крыши | |
| 17 | 125-00-23.50.017 | Шумозоляция крыши | |
| 19 | 125-00-23.50.019 | Шумозоляция двери |
