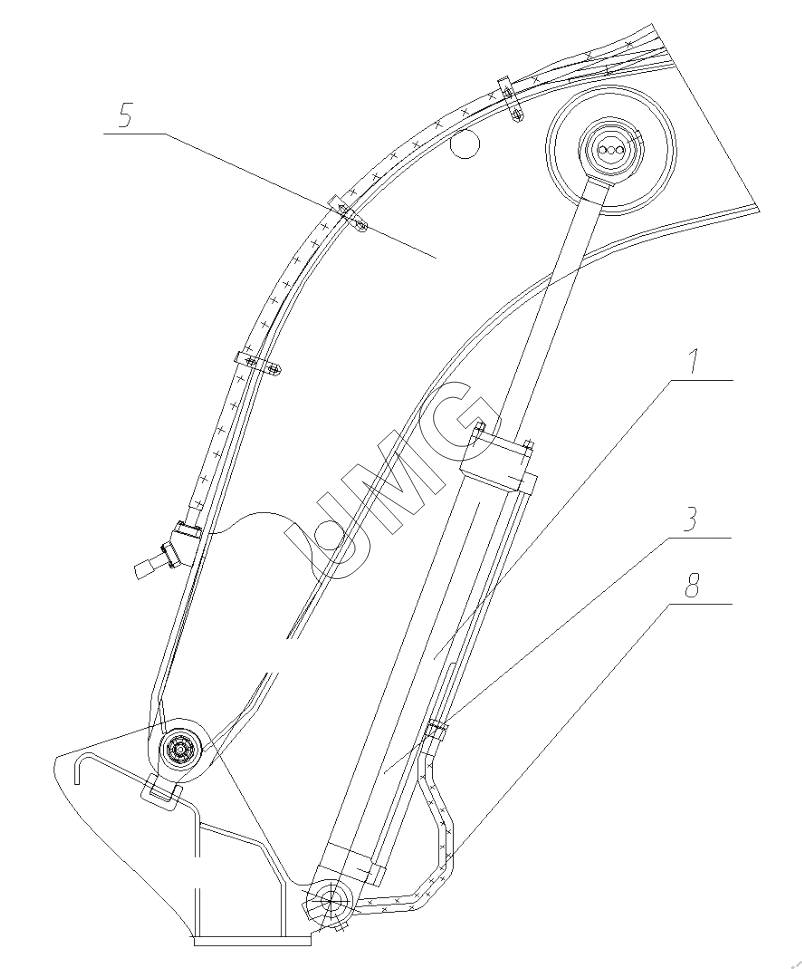

E200NC. Гидрооборудование стрелы. 170-52-81.00.000
1
3
5
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 26950014122 | 26950014122 | Защита РВД пластиковая | |
| 1 | 170-52-81.10.000 | Гидроцилиндр стрелы левый в сборе | |
| 3 | 170-52-81.20.000 | Гидроцилиндр стрелы правый в сборе | |
| 5 | 170-52-81.30.000 | Трубопроводы стрелы в сборе с гидроцилиндром | |
| 8 | 26950014869 | РВД |
