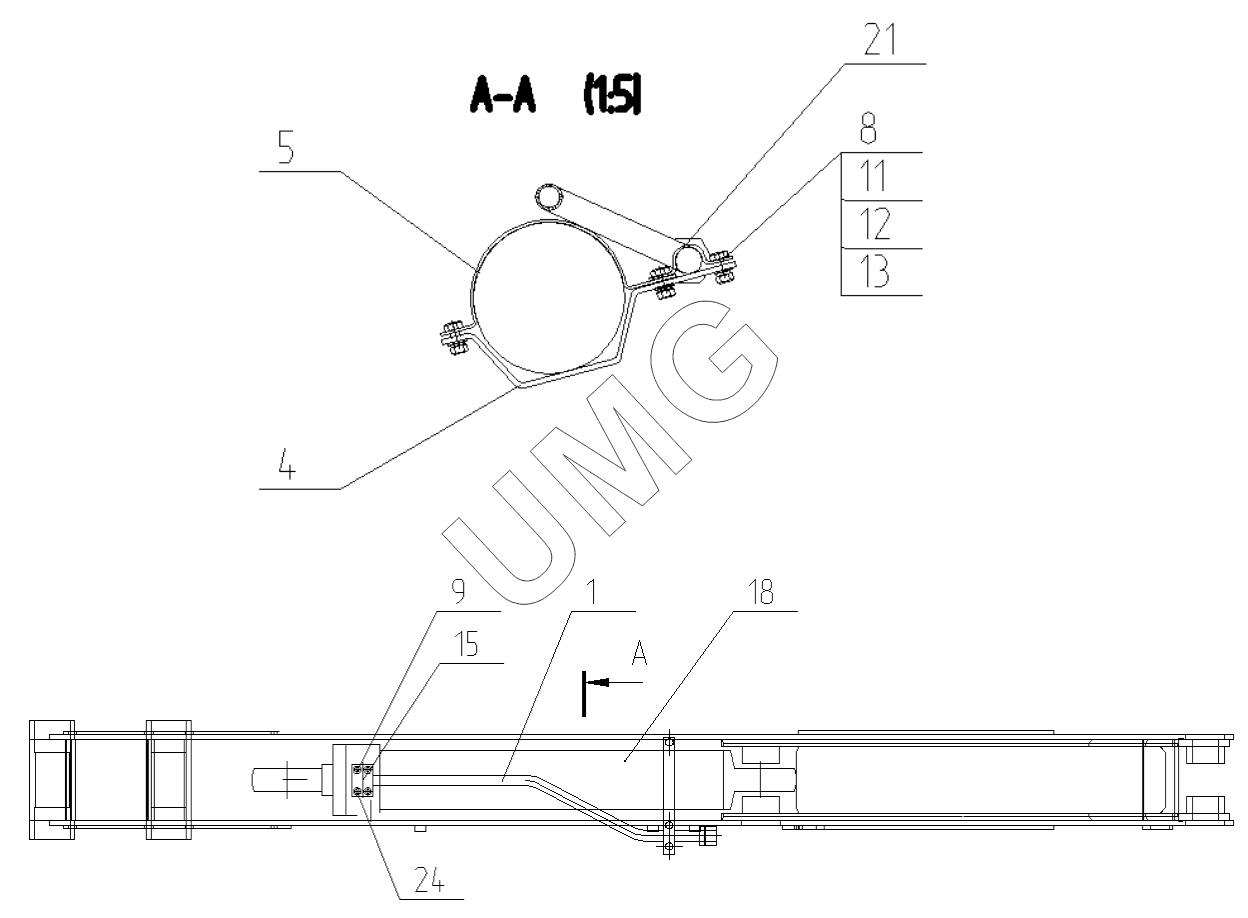

E200NC. Гидроцилиндр ковша в сборе с трубопроводами. 170-52-82.10.000
1
4
5
8
9
11
12
13
15
18
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-00-82.10.100 | Трубопровод | |
| 4 | 195-00-82.10.002 | Кронштейн | |
| 5 | 195-00-81.30.001 | Хомут | |
| 6 | 130-00-80.90.018 | Планка | |
| 7 | 02120000009 | Болт | |
| 8 | 26950007655 | Болт | |
| 9 | 02120000077 | Винт | |
| 11 | 02120000127 | Гайка | |
| 12 | 02120000626 | Шайба | |
| 13 | 02120000619 | Шайба | |
| 15 | 02120000303 | Кольцо | |
| 18 | 125-80-52.01.000-30 | Гидроцилиндр | |
| 21 | 02130000545 | Седельный зажим стальной |
