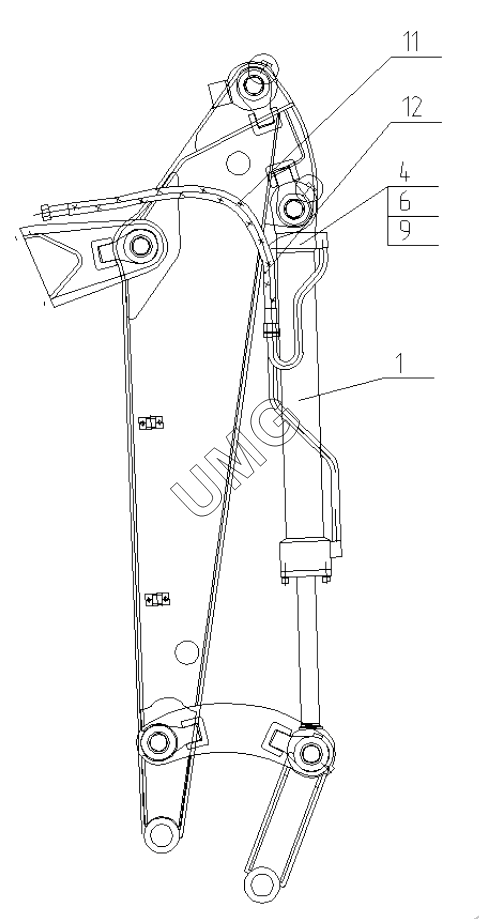

E200NC. Гидрооборудование сменных видов. 170-52-82.00.000
1
4
6
9
11
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-52-82.10.000 | Гидроцилиндр ковша в сборе с трубопроводами | |
| 4 | 02120000080 | Винт | |
| 6 | 02120000303 | Кольцо | |
| 9 | 02100000397 | Полуфланец | |
| 11 | 26950012678 | РВД S DIN 4SP-20-350-1300-DIN 4SP/4SH 20- DKO-S(Г)36х2/25/90°-SFS/47,6/90°-90°+SS | |
| 13 | 26950012679 | РВД S DIN 4SP-20-350-1300-DIN 4SP/4SH 20- DKO-S(Г)36х2/25/90°-SFS/47,6/90°-270°+SS |
