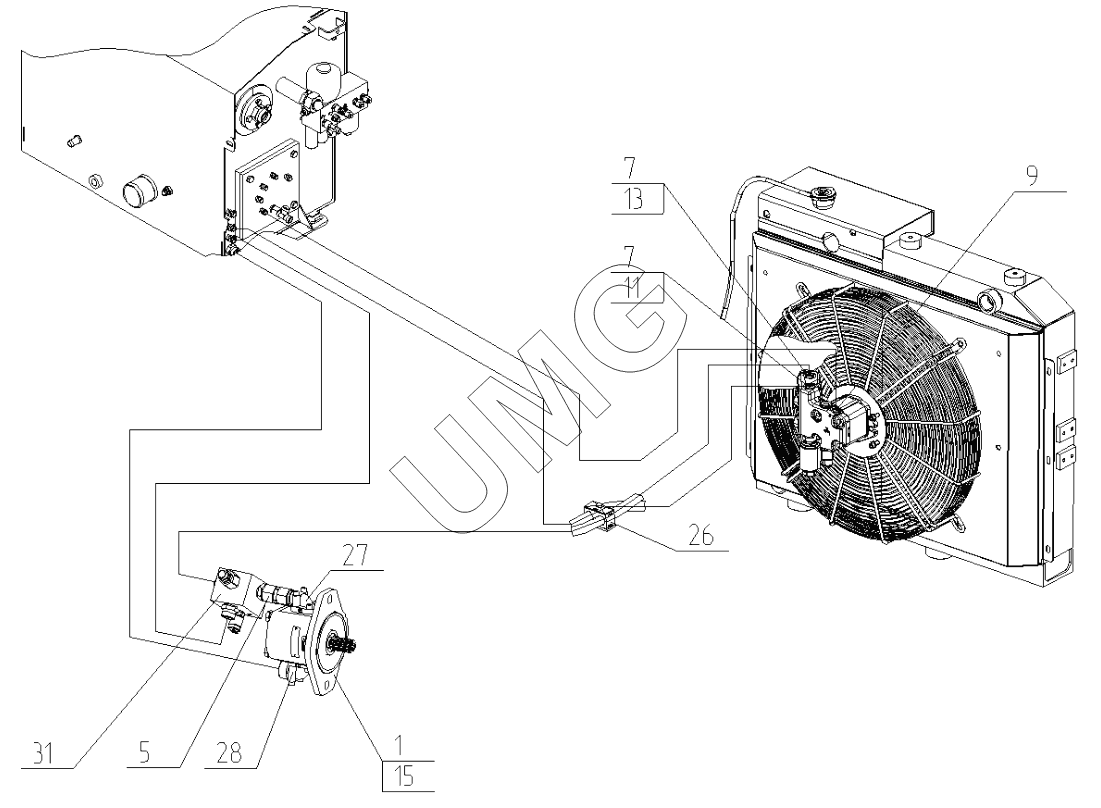

E200NC. Трубопроводы блока радиаторов. 205-70-41.50.000
1
5
7
7
9
11
13
15
26
27
28
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 26950012833 | Кольцо | |
| 5 | 26950008375 | Адаптер | |
| 7 | 26950002315 | Адаптер | |
| 9 | ЭМ000009717 | Адаптер | |
| 11 | 26950014993 | Адаптер | |
| 13 | 26950014992 | Адаптер | |
| 15 | ЭМ000002609 | Насос шестеренный | |
| 16 | 02080000628 | РВД | |
| 18 | 02080000604 | РВД | |
| 20 | 02080000608 | РВД | |
| 22 | 02080000610 | РВД | |
| 24 | ЭМ000005900 | РВД | |
| 26 | 26950008571 | Двойной зажим в сборе | |
| 27 | 02190000762 | Фланец | |
| 28 | 26950019121 | Фланец | |
| 31 | 26950034552 | Гидроблок |
