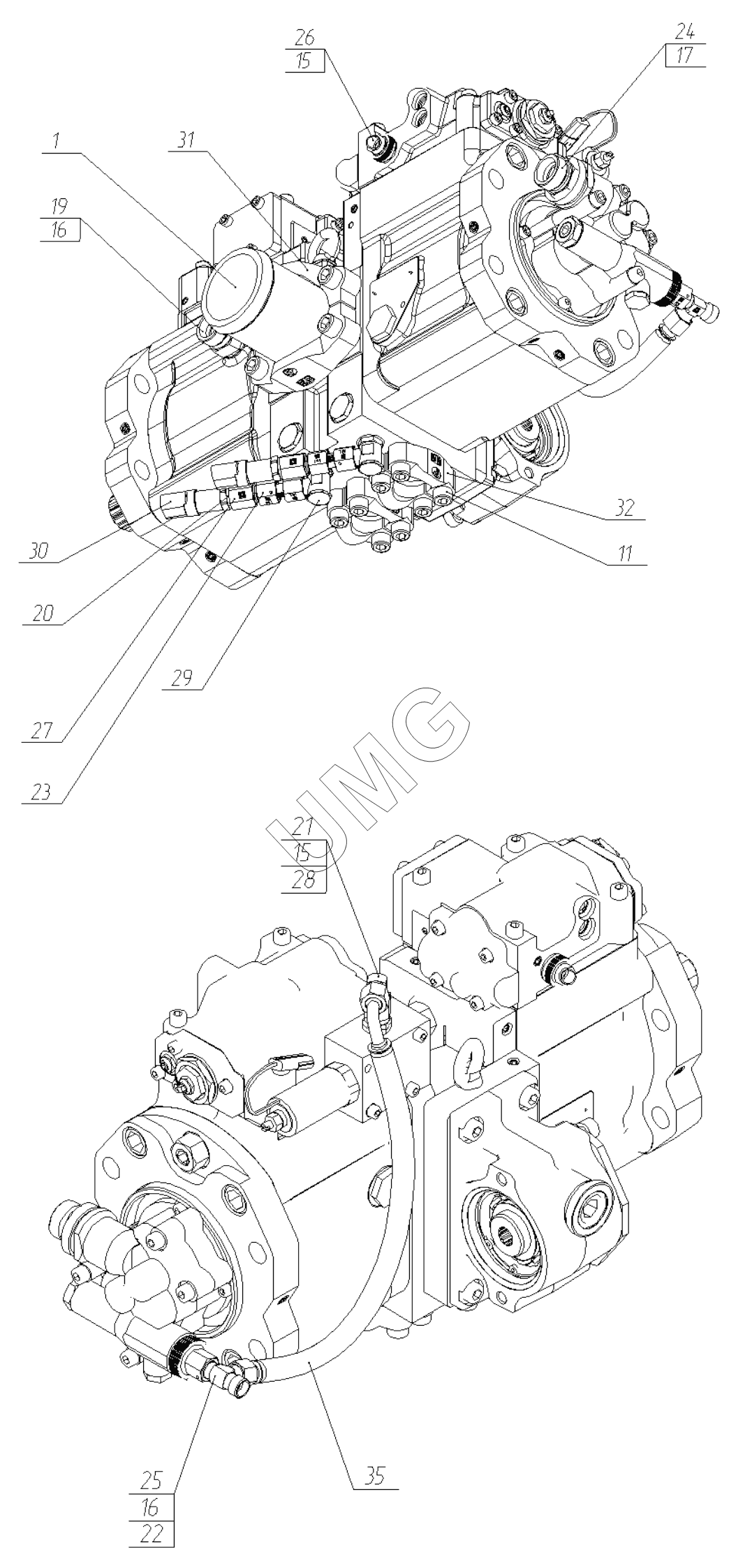

E200NC. Подключение наососа. 195-17-41.20.000
1
11
15
15
16
16
17
19
21
23
24
25
26
27
28
29
30
31
32
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 02120000300 | 02120000300 | Кольцо | |
| 02090000577 | 02090000577 | Уплотнение 14E921YO (1/4") | |
| 26950013995 | 26950013995 | Адаптер | |
| 1 | 195-17-41.20.001 | Ниппель | |
| 11 | 02120000076 | Винт | |
| 12 | 02120000077 | Винт | |
| 15 | 02120000297 | Кольцо | |
| 16 | 02120000298 | Кольцо | |
| 17 | 02120000300 | Кольцо | |
| 18 | 26950034949 | Кольцо | |
| 19 | 26950013774 | Адаптер 100308.1 ct (G1/2"- М22) | |
| 21 | ЭМ000002548 | Переходное соединение | |
| 23 | 26950005773 | Адаптер | |
| 24 | 26950011562 | Адаптер | |
| 25 | ЭМ000004345 | Адаптер | |
| 26 | 02100000765 | Адаптер 100306.1 ct (G1/4"- М16) | |
| 27 | 26950019495 | Адаптер | |
| 28 | 26950005497 | Адаптер | |
| 29 | 02100000788 | Адаптер | |
| 30 | ЭМ000002550 | Преобразователь давления | |
| 31 | 02100000398 | Полуфланец | |
| 32 | ЭМ000003691 | Полуфланец | |
| 35 | 02080000653 | РВД | |
| 37 | 26950009070 | Измерительная муфта | |
| 38 | 26950005773 | Адаптер |
