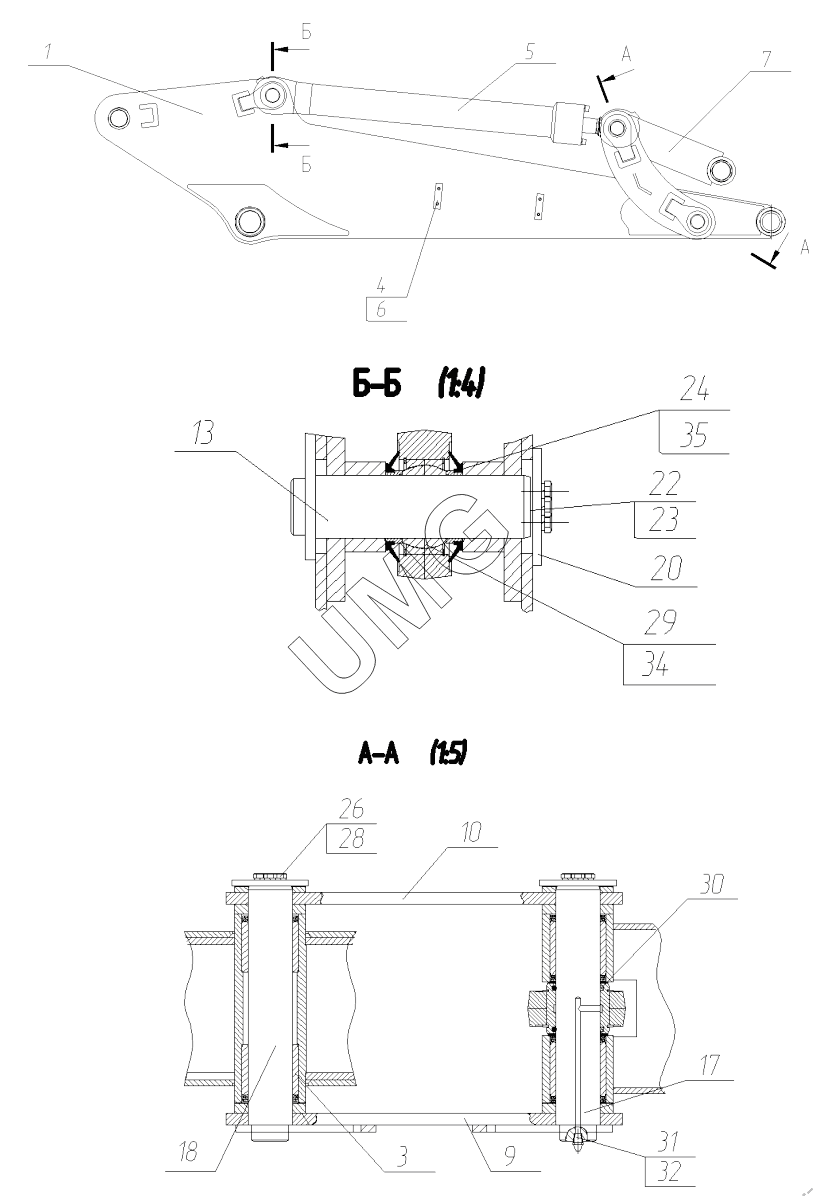

E200NC. Рукоять в сборе с ковшевым механизмом. 170-00-80.20.000
1
3
4
5
6
7
9
10
13
17
18
20
22
23
24
26
28
29
30
31
32
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-00-80.20.400 | Металлоконструкция рукояти | |
| 3 | 145-00-80.20.500 | Установка втулок в рукоять | |
| 4 | 170-52-82.00.000 | Гидрооборудование сменных видов | |
| 5 | 130-04-83.00.400 | Установка втулок в гидроцилиндр ковша | |
| 6 | 170-01-80.90.000-35-Р | Трубопроводы гидромолота E170W на РО | |
| 7 | 160-45-80.01.000 | Тяга в сборе | |
| 9 | 160-00-80.01.100 | Щека правая | |
| 10 | 160-00-80.01.150 | Щека левая | |
| 13 | 130-07-80.50.020 | Палец в сборе | |
| 17 | 160-00-80.50.050 | Палец в сборе | |
| 18 | 160-07-80.50.050 | Палец в сборе | |
| 20 | 130-00-80.00.011 | Шайба упорная | |
| 22 | 130-07-80.00.004 | Шайба регулировочная | |
| 23 | 130-07-80.00.005 | Шайба регулировочная | |
| 24 | 175-00-80.00.014 | Кольцо | |
| 26 | 02120000026 | Болт | |
| 28 | 26950016880 | Шайба клиновая | |
| 29 | 02120000390 | Подшипник | |
| 30 | 26950001407 | Кольцо | |
| 31 | 02100000333 | Масленка 1.3 Ц6Хр | |
| 32 | 26950011606 | Колпачок с язычком-фиксатором для пресс-масленок | |
| 34 | 02120000294 | Кольцо | |
| 35 | 195-00-80.00.011 | Уплотнение подшипника шарнирного |
