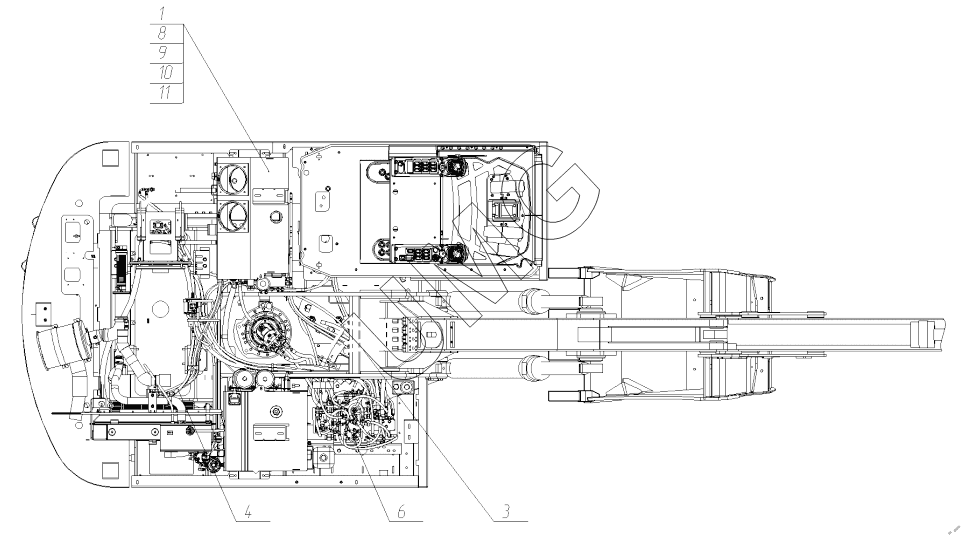

E200NC. Гидрооборудование на поворотной платформе. 205-70-40.00.000
1
3
4
6
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 180-00-41.00.020 | 180-00-41.00.020 | Кронштейн коллектора | |
| 02120000034 | 02120000034 | Болт | |
| 02120000629 | 02120000629 | Шайба | |
| 1 | 170-70-40.10.000 | Бак гидравлический | |
| 3 | 205-70-41.00.000 | Трубопроводы на поворотной платформе | |
| 4 | 205-70-41.50.000 | Трубопроводы блока радиаторов | |
| 6 | 205-70-42.20.000 | Гидроуправление на поворотной платформе | |
| 7 | 205-70-42.21.000 | Гидроуправление в кабине экскаватора | |
| 8 | 02120000027 | Болт | |
| 9 | 02120000132 | Гайка | |
| 10 | 02120000627 | Шайба | |
| 11 | 02120000620 | Шайба |
