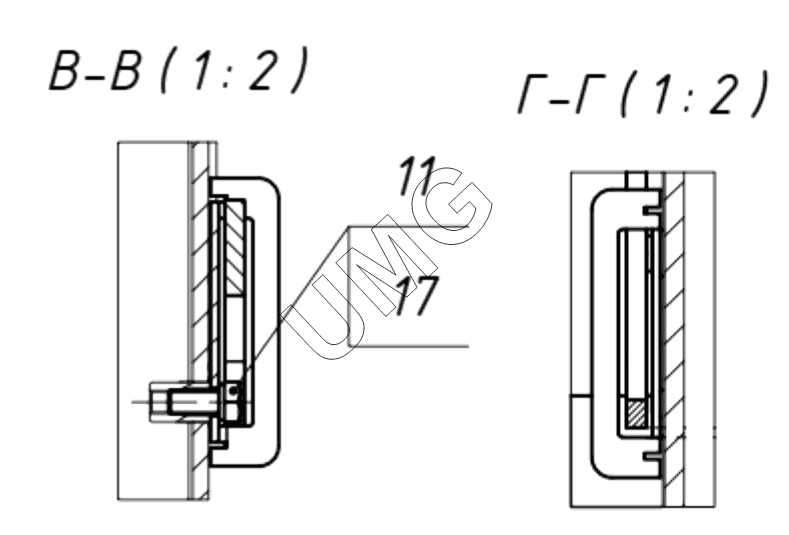

E170W. Установка фиксатора двери. 405-00-23.00.500
11
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 405-00-23.00.520 | Рычаг | |
| 3 | 405-00-23.00.501 | Фиксатор рукояти | |
| 4 | 405-00-23.00.502 | Вилка | |
| 5 | 405-00-23.00.503 | Тяга | |
| 6 | 405-00-23.00.504 | Палец | |
| 7 | 130-00-22.00.205-01 | Пружина | |
| 9 | 272.02.21.00.503 | Планка резьбовая | |
| 11 | 000026400009 01 | Болт | |
| 12 | 000026430038 01 | Винт | |
| 14 | 000026410608 01 | Гайка | |
| 15 | 000026440608 01 | Шайба | |
| 16 | 000026440606 01 | Шайба плоская | |
| 17 | 000026440204 01 | Шайба | |
| 18 | 000026440303 01 | Шплинт | |
| 20 | 000040400073 01 | Фиксатор |
