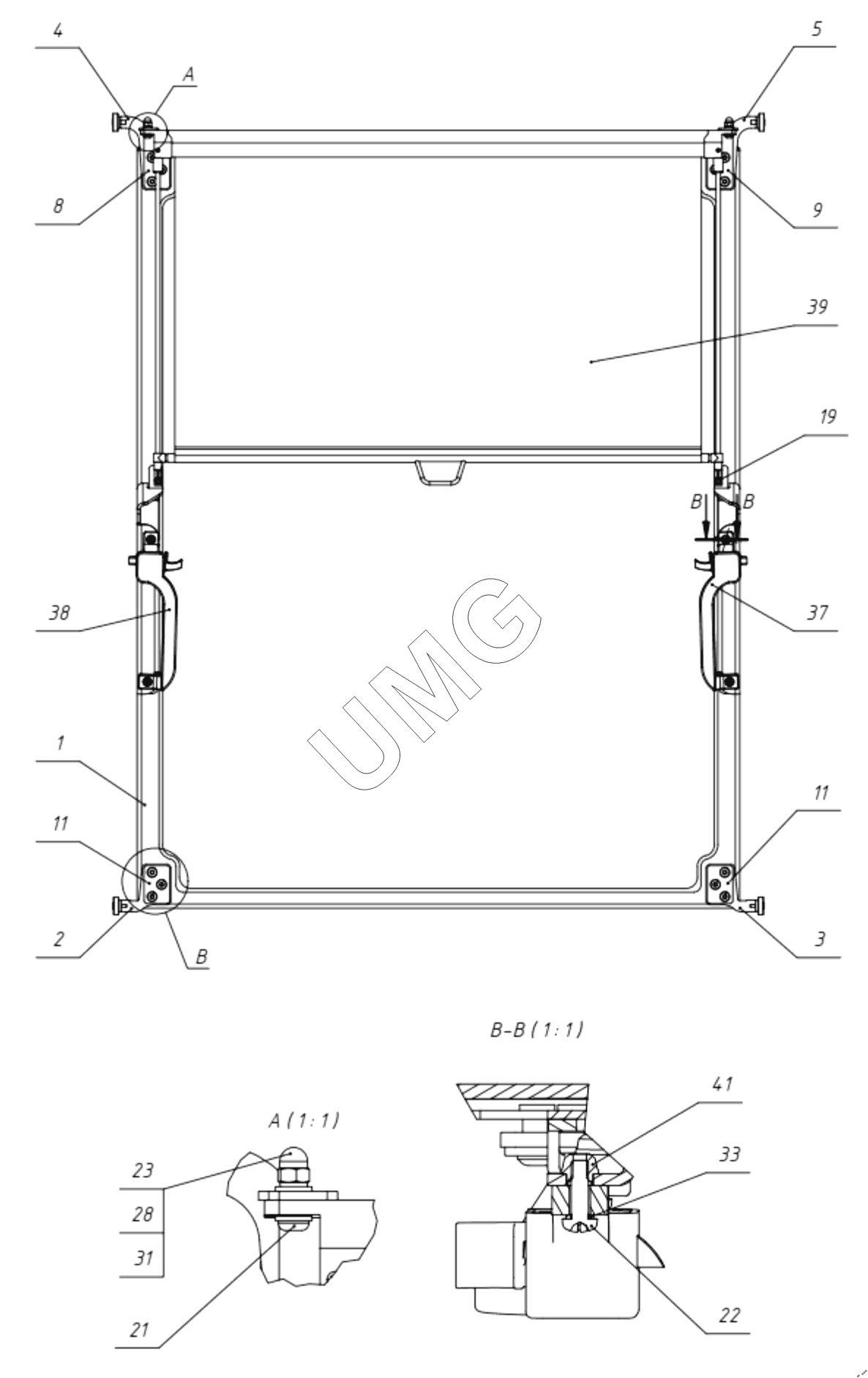

E170W. Рамка передняя. 405-00-23.31.000
1
2
3
4
5
8
9
11
11
19
21
22
23
28
31
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 272.02.21.31.100 | Каркас рамки | |
| 2 | 202.02.01.31.200-10 | Кронштейн с роликом | |
| 3 | 202.02.01.31.200-11 | Кронштейн с роликом | |
| 4 | 202.02.01.31.300-10 | Кронштейн с роликом | |
| 5 | 202.02.01.31.300-11 | Кронштейн с роликом | |
| 7 | 405-00-23.31.001 | Стекло переднее | |
| 8 | 202.02.01.31.002 | Кронштейн шторки | |
| 9 | 202.02.01.31.002-01 | Кронштейн шторки | |
| 11 | 202.02.01.31.004 | Планка 824179 | |
| 18 | 005-06-02.64.008 | Вставка | |
| 19 | 000026430092 01 | Винт | |
| 20 | 000026430107 01 | Винт | |
| 21 | 000026430108 01 | Винт | |
| 22 | 000026430038 01 | Винт | |
| 23 | 000026403106 01 | Гайка | |
| 28 | 000026440204 01 | Шайба | |
| 31 | 000026440606 01 | Шайба плоская | |
| 33 | 000940000069 01 | Ручки-защелки | |
| 35 | 000918204051 01 | Шторка | |
| 36 | 000026410241 01 | Заклепка |
