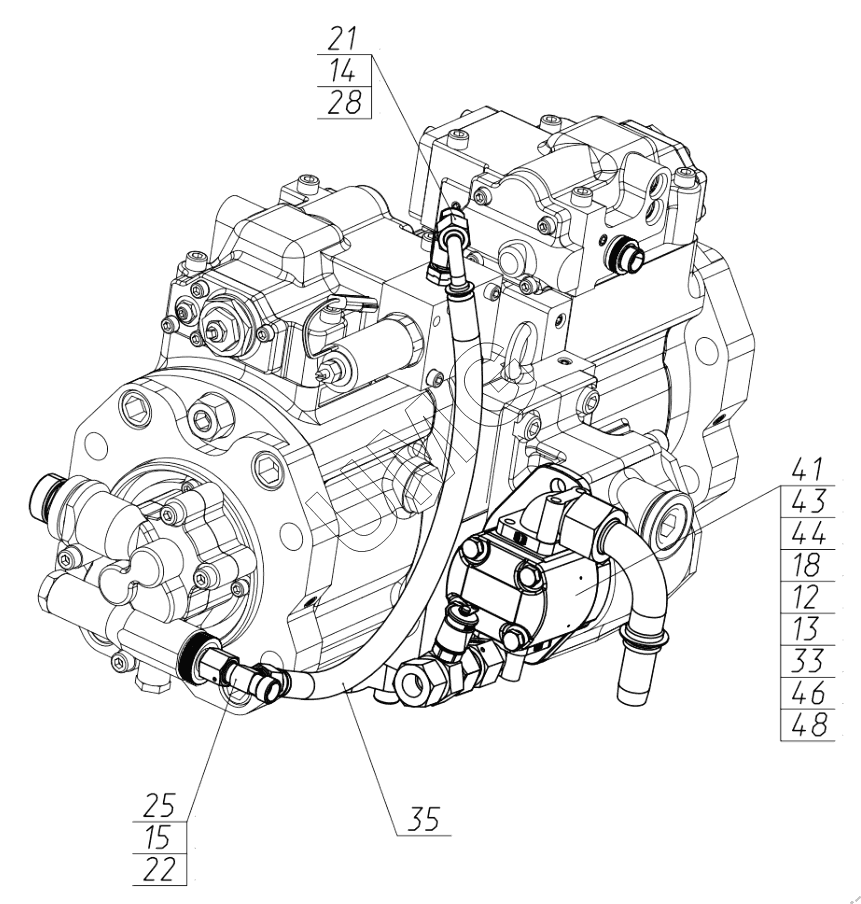

E170W. Подключение насоса. 170-70-41.20.000
12
13
14
15
18
21
22
25
28
33
35
41
43
44
46
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 195-17-41.20.001 | Ниппель | |
| 10 | 000026420177 01 | Винт | |
| 11 | 000026420191 01 | Винт | |
| 12 | 000026400236 01 | Болт | |
| 13 | 000026440206 01 | Шайба | |
| 14 | 000064210005 01 | Кольцо | |
| 15 | 000064210007 01 | Кольцо | |
| 16 | 000064210010 01 | Кольцо | |
| 16а | 000064210044 01 | Кольцо | |
| 17 | 000064210059 01 | Кольцо | |
| 18 | 000064210271 01 | Кольцо | |
| 19 | 000026482302 01 | Адаптер | |
| 20 | 000064312541 01 | Уплотнение | |
| 21 | 000107063945 01 | Переходное соединение | |
| 22 | 000026482309 01 | Адаптер | |
| 23 | 000026482114 01 | Адаптер | |
| 24 | 000026482304 01 | Адаптер | |
| 25 | 000026482536 01 | Адаптер | |
| 26 | 000026482301 01 | Адаптер | |
| 27 | 000026482361 01 | Адаптер | |
| 28 | 000026482327 01 | Адаптер | |
| 29 | 000026482016 01 | Адаптер | |
| 30 | 000107063958 01 | Преобразователь давления | |
| 31 | 000923820601 01 | Полуфланец | |
| 32 | 000923820707 01 | Полуфланец | |
| 33 | 000026482333 01 | Адаптер | |
| 35 | 000064202703 01 | РВД | |
| 41 | 000102310124 01 | Насос шестерённый | |
| 43 | 000026482433 01 | Фланец | |
| 44 | 000026482437 01 | Фланец | |
| 46 | 000972400013 01 | Измерительная муфта | |
| 48 | 000923400769 01 | Фитинг | |
| 49 | 000923400773 01 | Фитинг |
