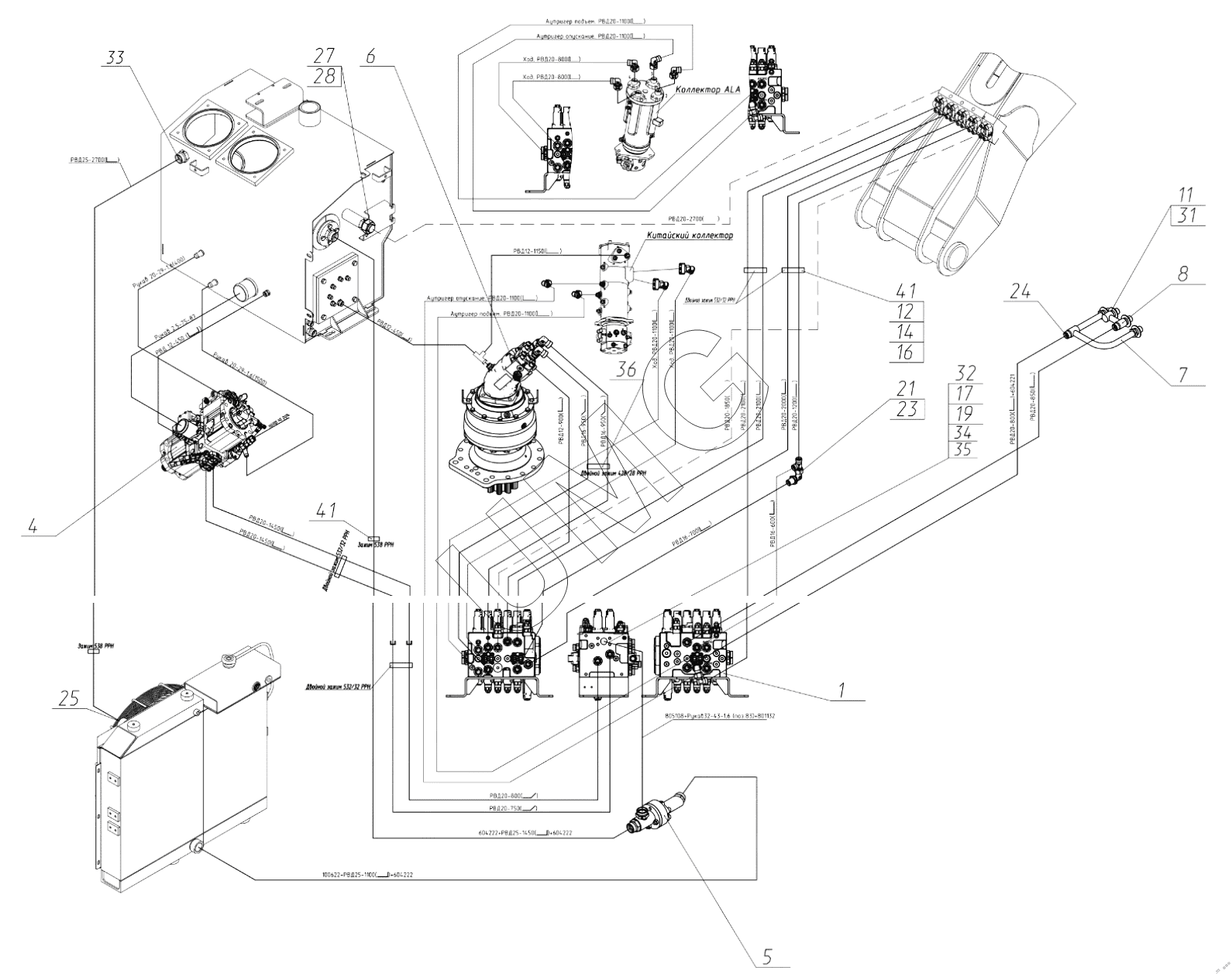

E170W. Трубопроводы на поворотной платформе. 170-70-41.00.000
1
4
5
6
7
8
11
12
14
16
17
19
21
23
24
25
31
32
33
34
35
36
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-70-41.10.000 | Гидрораспределитель в сборе | |
| 4 | 170-70-41.20.000 | Подключение насоса | |
| 5 | 195-17-41.30.000 | Тройник | |
| 6 | 195-17-41.40.000 | Подключение мотор-редуктора поворота | |
| 7 | 170-00-41.00.040-10 | Трубопровод | |
| 8 | 170-00-41.00.050 | Трубопровод | |
| 9 | 170-00-40.00.091 | Кронштейн коллектора | |
| 10 | 170-00-40.00.092 | Втулка | |
| 11 | 130-00-41.00.029-10 | Шайба | |
| 12 | 130-00-41.00.034 | Планка прижимная | |
| 14 | 000026400160 01 | Болт | |
| 15 | 000026400390 01 | Болт | |
| 15а | 000026400538 01 | Болт | |
| 15б | 000026400796 01 | Болт | |
| 16 | 000026400381 01 | Болт | |
| 17 | 000026420202 01 | Винт | |
| 17а | 000026410645 01 | Гайка | |
| 18 | 000064210044 01 | Кольцо | |
| 19 | 000064210016 01 | Кольцо | |
| 20 | 000064210144 01 | Кольцо | |
| 21 | 000026482292 01 | Адаптер | |
| 22 | 000026482297 01 | Адаптер | |
| 23 | 000026482386 01 | Адаптер | |
| 24 | 000026482283 01 | Адаптер | |
| 25 | 000026482345 01 | Адаптер | |
| 26 | 000026482265 01 | Адаптер | |
| 31 | 000026482260 01 | Адаптер | |
| 32 | 000923820647 01 | Полуфланец | |
| 33 | 000102600102 01 | Адаптер | |
| 34 | 000026482620 01 | Фланец | |
| 35 | 000026482621 01 | Фитинг | |
| 36 | 000923820530 01 | Двойной зажим в сборе | |
| 37 | 000026482423 01 | Фланец | |
| 39 | 000923820524 01 | Двойной зажим в сборе | |
| 41 | 000923820484 01 | Зажим в сборе | |
| 43 | 000923820057 01 | Хомут | |
| 45 | 000923820333 01 | Хомут | |
| 46 | 000923820326 01 | Хомут | |
| 49 | 000064202749 01 | РВД | |
| 51 | 000064202267 01 | РВД | |
| 52 | 000064202729 01 | РВД | |
| 53 | 000064202730 01 | РВД | |
| 54 | 000064202731 01 | РВД | |
| 000064202733 01 | 000064202733 01 | РВД 4SP-16-350-900-DKO-S(Г)30х2/20/90°-DKO- S(Г)30х2/20/ | |
| 57 | 000064202734 01 | РВД | |
| 58 | 000064202735 01 | РВД | |
| 61 | 000064202736 01 | РВД | |
| 62 | 000064202737 01 | РВД | |
| 63 | 000064202738 01 | РВД | |
| 64 | 000064202747 01 | РВД | |
| 65 | 000064202740 01 | РВД | |
| 66 | 000064202748 01 | РВД | |
| 68 | 000064202743 01 | РВД | |
| 71 | 000064202744 01 | РВД | |
| 72 | 000064202745 01 | РВД | |
| 73 | 000064202746 01 | РВД | |
| 000064202791 01 | 000064202791 01 | РВД 4SP-20-350-800-DKO-S(Г)30х2/20/90°-DKO- S (Г)30х2/20/ | |
| 81 | 26950035612 | Рукава | |
| 82 | 26950028443 | Рукав | |
| 83 | 26950028443 | Рукав | |
| 85 | 000064120235 01 | Рукава |
