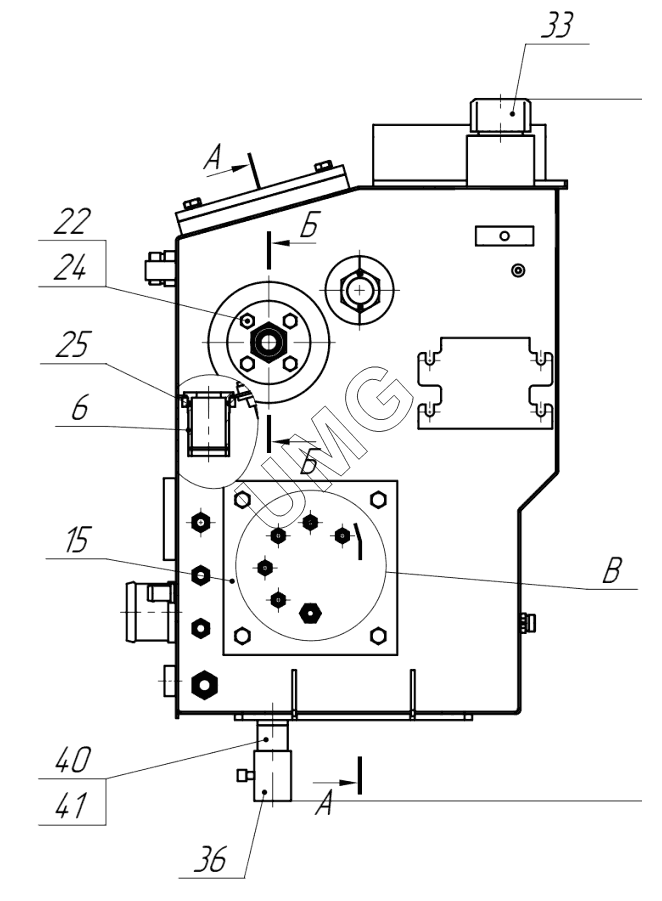

E170W. Бак гидравлический. 170-70-40.10.000
6
15
22
24
25
33
36
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-70-40.10.100 | Бак | |
| 2 | 195-17-40.10.200 | Фланец | |
| 5 | 130-00-40.10.500 | Стакан | |
| 6 | 130-00-40.10.600 | Клапан предохранительный | |
| 7 | 130-00-40.10.700 | Пробка | |
| 8 | 130-00-40.10.800 | Шайба промежуточная | |
| 11 | 130-00-40.10.001 | Крышка | |
| 12 | 130-00-40.10.002 | Шайба | |
| 14 | 130-00-40.10.004 | Пружина | |
| 15 | 130-00-40.10.401-01 | Фланец | |
| 21 | 000026400321 01 | Болт | |
| 22 | 000026420359 01 | Винт | |
| 23 | 000026440207 01 | Шайба | |
| 24 | 000026440206 01 | Шайба | |
| 25 | 000064210191 01 | Кольцо | |
| 26 | 000064210096 01 | Кольцо | |
| 27 | 000064210055 01 | Кольцо | |
| 28 | 000064210074 01 | Кольцо | |
| 32 | 000100115026 01 | Элемент фильтрующий жидкости | |
| 33 | 000913178116 01 | Горловина заливная | |
| 34 | 000107063956 01 | Обратный масляный клапан | |
| 35 | 000918102603 01 | Указатель уровня | |
| 36 | 000102543408 01 | Кран | |
| 37 | 000026482004 01 | Адаптер | |
| 38 | 000026482020 01 | Адаптер | |
| 39 | 000026482021 01 | Адаптер | |
| 40 | 000026482184 01 | Адаптер | |
| 41 | 000064312538 01 | Уплотнение | |
| 42 | 000109010091 01 | Заглушка пластиковая универсальная | |
| 43 | 000109010090 01 | Заглушка пластиковая круглая внутреняя | |
| 44 | 000109010080 01 | Заглушка пластиковая круглая наружная | |
| 46 | 000109010079 01 | Заглушка пластиковая круглая наружная | |
| 47 | 000109010084 01 | Заглушка пластиковая круглая наружная | |
| 48 | 000109010131 01 | Заглушка пластиковая наружная | |
| 49 | 000109010095 01 | Заглушка пластиковая круглая наружная | |
| 50 | 000109010132 01 | Заглушка пластиковая круглая внутренняя |
