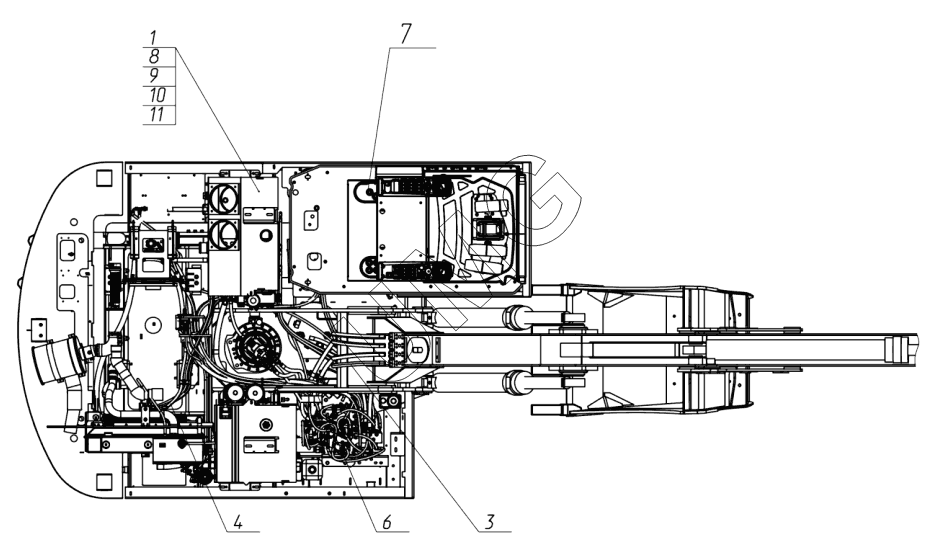

E170W. Гидрооборудование на поворотной платформе. 170-70-40.00.000
1
3
4
6
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 170-70-40.10.000 | Бак гидравлический | |
| 3 | 170-70-41.00.000 | Трубопроводы на поворотной платформе | |
| 4 | 170-70-41.50.000 | Трубопроводы блока радиаторов | |
| 6 | 170-70-42.20.000 | Гидроуправление на поворотной платформе | |
| 8 | 000026400332 01 | Болт | |
| 9 | 000026410612 01 | Гайка | |
| 10 | 000026440207 01 | Шайба | |
| 11 | 000026440612 01 | Шайба |
