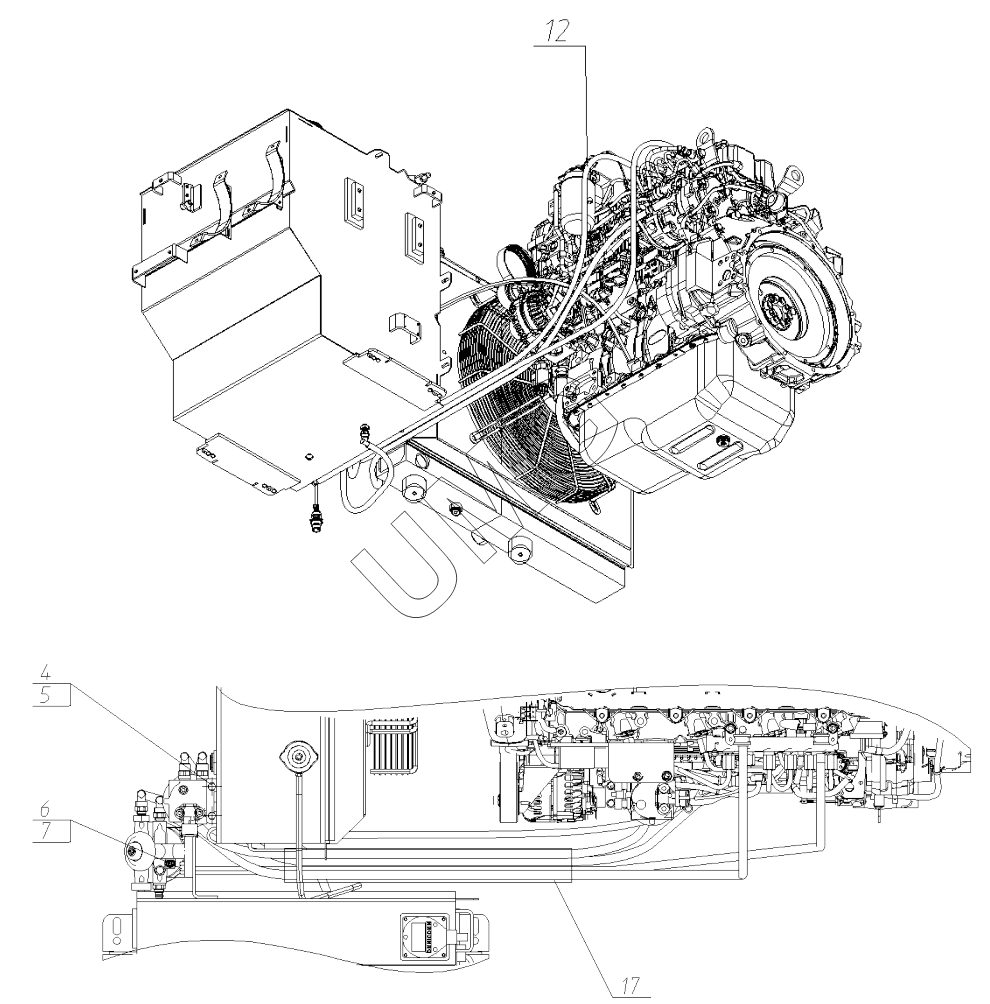

E170W. Установка топливопроводов. 195-17-28.05.000
4
5
6
7
12
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 195-17-28.05.001-01 | Кронштейн | |
| 4 | 000026400107 01 | Болт | |
| 5 | 000026440205 01 | Шайба | |
| 6 | 000026400849 01 | Болт | |
| 7 | 000026401011 01 | Гайка | |
| 10 | 000026482629 01 | Адаптер | |
| 11 | 000026482619 01 | Адаптер | |
| 12 | 000923400647 01 | Топливопровод | |
| 13 | 000102600145 01 | Фитинг прямой | |
| 14 | 000923820349 01 | Хомут | |
| 17 | 000923400627 01 | Защита РВД | |
| 18 | 02090000529 | Рукава |
