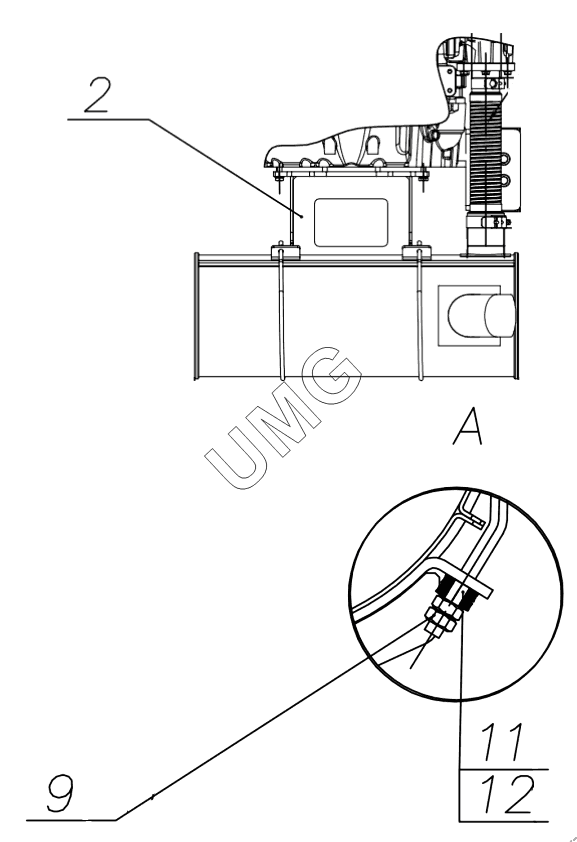

E170W. Установка глушителя. 175-20-28.01.000-38
2
9
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-20-28.01.300 | Фланец | |
| 2 | 175-20-28.01.500 | Опора глушителя | |
| 5 | 175-20-28.01.001 | Хомут | |
| 6 | 175-20-28.01.003 | Тепловой экран | |
| 8 | 000026401007 01 | Гайка | |
| 9 | 000026410608 01 | Гайка | |
| 10 | 000026420277 01 | Винт | |
| 11 | 000026440608 01 | Шайба | |
| 12 | 000026440711 01 | Шайба | |
| 13 | 000026440206 01 | Шайба | |
| 15 | 000923603470 01 | Металлорукав | |
| 16 | 000923820810 01 | Хомут силовой | |
| 17 | 000923603469 01 | Глушитель | |
| 18 | ЭМ000009532 | Хомут силовой | |
| 19 | 000931100589 01 | Прокладка двигателя |
