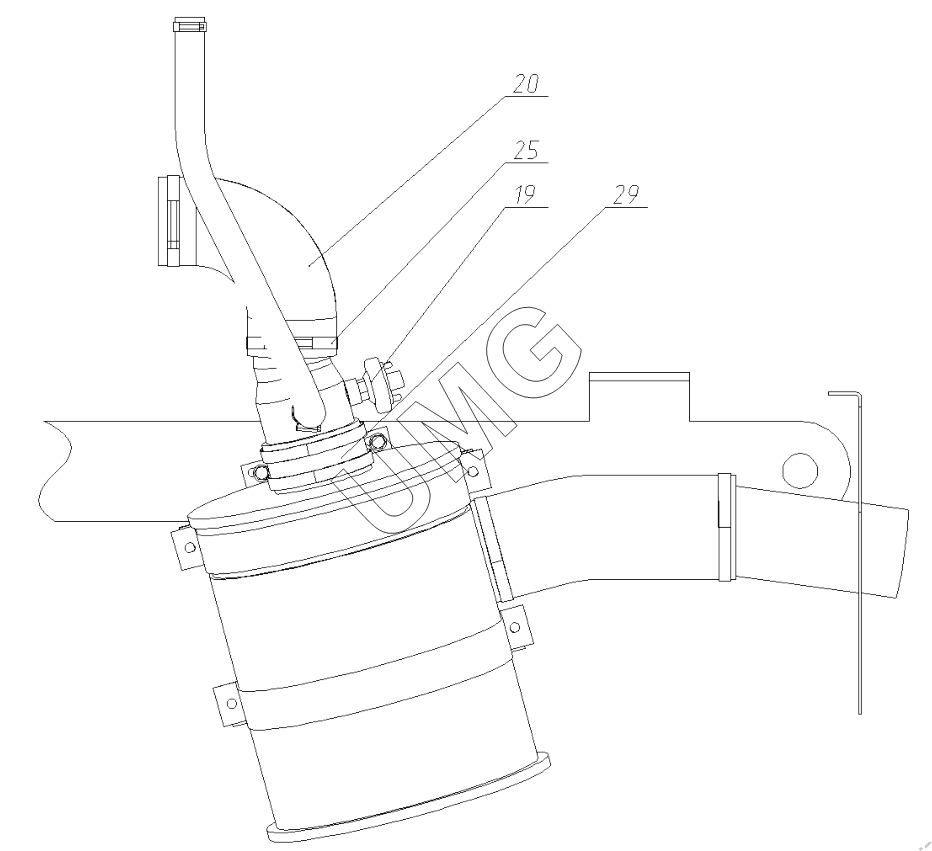

E170W. Установка воздушного фильтра. 170-17-28.04.000
19
20
25
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 195-17-28.04.050 | Патрубок впускной | |
| 2 | 195-17-28.04.060-01 | Кронштейн | |
| 3 | 195-17-28.04.060-02 | Кронштейн | |
| 6 | 130-00-28.04.004 | Хомут | |
| 9 | 195-17-28.04.001 | Труба | |
| 12 | 000026400066 01 | Болт | |
| 13 | 000026400127 01 | Болт | |
| 14 | 000026410608 01 | Гайка | |
| 15 | 000026440205 01 | Шайба | |
| 16 | 000026440608 01 | Шайба | |
| 19 | 000921000119 01 | Датчик засоренности | |
| 20 | 000230404068 01 | Патрубок | |
| 21 | 000064180044 01 | Рукав угловой подачи воздуха к фильтру | |
| 22 | 000911530010 01 | Фильтр воздушный | |
| 23 | 000923820013 01 | Хомут | |
| 24 | 000923820057 01 | Хомут | |
| 25 | 000923820337 01 | Хомут | |
| 28 | 000064120220 01 | Рукава | |
| 29 | 2090000538 | Рукава |
