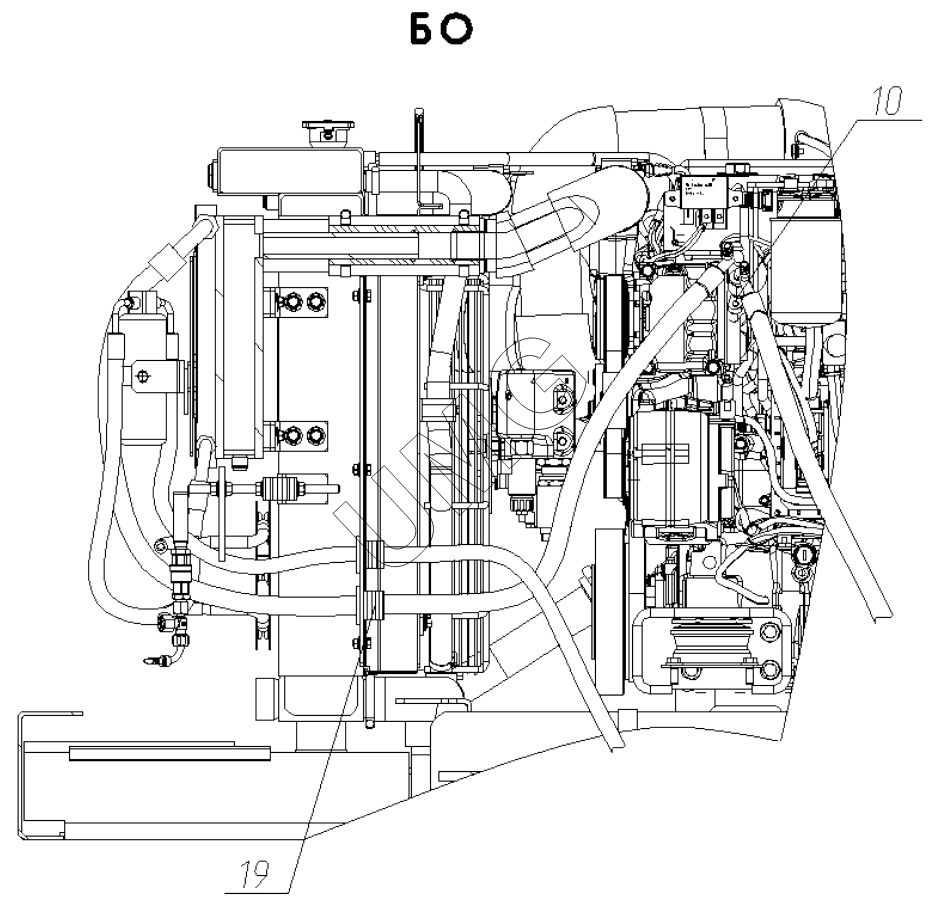

E170W. Подключение кондиционера и отопителя. 170-17-25.00.500
10
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 330-00-25.00.012 | Кронштейн | |
| 2 | 170-17-25.01.002 | Кронштейн ресивера | |
| 3 | 170-17-25.01.001 | Рамка конденсатора | |
| 4 | 130-00-25.00.706-40 | Рукав | |
| 5 | 130-00-25.00.706-10 | Рукав | |
| 6 | 130-00-25.00.706 | Рукав | |
| 7 | 000026400850 01 | Болт | |
| 8 | 000026400882 01 | Болт | |
| 9 | 000026400869 01 | Болт | |
| 10 | 000026400870 01 | Болт | |
| 12 | 000026400851 01 | Болт | |
| 13 | 000026401006 01 | Гайка | |
| 14 | 000026401007 01 | Гайка | |
| 15 | 000026401009 01 | Гайка | |
| 16 | 000026482104 01 | Адаптер | |
| 18 | 000923810152 01 | Комплект кондиционера | |
| 19 | 000265000419 01 | Манжета переходная | |
| 20 | 000923400767 01 | Фитинг | |
| 21 | 000102600118 01 | Фитинг для РВД | |
| 22 | 000923820057 01 | Хомут | |
| 23 | 000923820059 01 | Хомут пластиковый | |
| 24 | 000026402003 01 | Хомут пластиковый |
