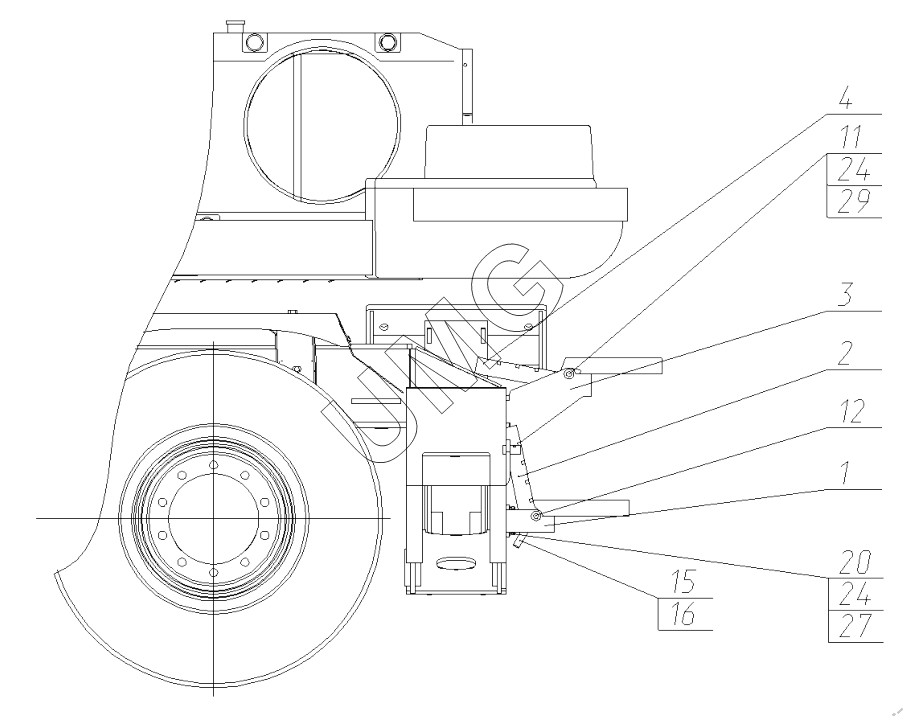

E170W. Установка ступеней. 130-00-57.00.000-10
1
2
3
4
11
12
15
20
24
24
27
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-00-57.00.100 | Кронштейн нижний | |
| 2 | 130-00-57.00.200 | Ступенька | |
| 3 | 130-00-57.00.300 | Кронштейн верхний | |
| 4 | 130-00-57.00.400 | Ступенька | |
| 11 | 130-00-57.00.001 | Ось | |
| 12 | 130-00-57.00.002 | Ось | |
| 15 | 130-00-50.00.007 | Стопор | |
| 20 | 000026400530 01 | Болт | |
| 24 | 000026440616 01 | Шайба плоская | |
| 27 | 000026440209 01 | Шайба | |
| 29 | 000026440345 01 | Шплинт | |
| 32 | 000932200010 01 | Шплинт | |
| 33 | 000932200009 01 | Упор капота |
