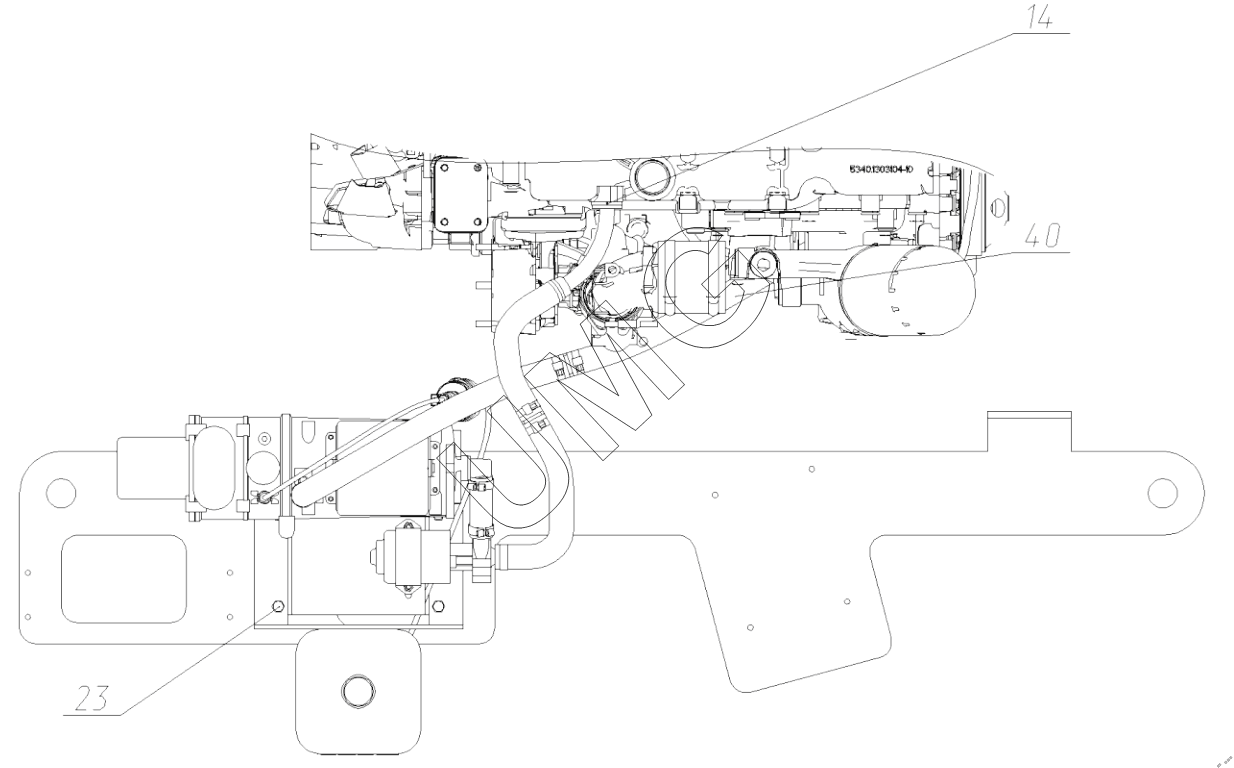

E170W. Установка предпускового подогревателя. 175-33-21.00.100
14
23
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 206.19.00.00.010 | Трубопровод | |
| 4 | 3507-20-10.00.050 | Патрубок подачи ОЖ на подогреватель | |
| 7 | 175-00-25.00.701 | Планка | |
| 8 | 175-00-25.00.705 | Шпилька | |
| 11 | 195-20-10.00.001 | Кронштейн топливного бачка | |
| 14 | 206.19.00.00.002 | Прокладка | |
| 15 | 206.19.00.00.003 | Прокладка | |
| 18 | 452-12-10.00.001 | Кронштейн подогревателя | |
| 21 | 000026410606 01 | Гайка | |
| 22 | 000026440608 01 | Шайба | |
| 23 | 000026400869 01 | Болт | |
| 24 | 000026401007 01 | Гайка | |
| 27 | 000923810034 01 | Предпусковой подогреватель дизельный | |
| 28 | 000918102021 01 | Бачок топливный | |
| 34 | 000932603469 01 | Труба выхлопная подогревателя | |
| 36 | 000923820057 01 | Хомут | |
| 40 | 000064120220 01 | Рукава |
