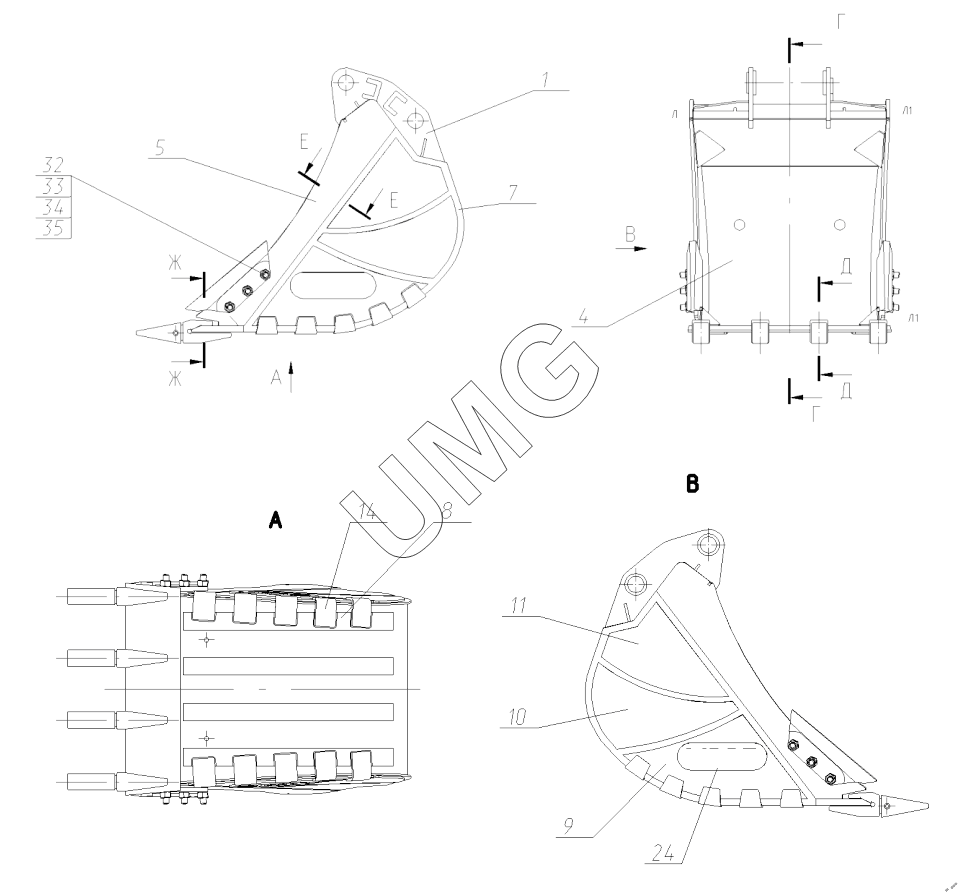

E170W. Ковш обратной лопаты. 150-00-80.80.300
1
4
5
7
8
9
10
11
14
24
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 314-03-23.21.260 | 314-03-23.21.260 | Стопор | |
| 1 | 155-00-80.80.350 | Стенка задняя | |
| 4 | 155-00-80.80.301 | Днище | |
| 5 | 155-00-80.80.302-30 | Лист бортовой | |
| 6 | 155-00-80.80.303-XD | Козырек | |
| 7 | 155-00-80.80.304-XD | Боковина | |
| 8 | 155-00-80.80.305 | Полоз | |
| 9 | 155-00-80.80.406-XD | Накладка | |
| 10 | 155-00-80.80.407-XD | Накладка | |
| 11 | 155-00-80.80.408-XD | Накладка | |
| 14 | 130-00-80.80.109-XD | Уголок | |
| 17 | 160-00-80.80.826-XD | Накладка | |
| 20 | 3523-00-80.80.116-XD | Усиление | |
| 21 | 3523-00-80.80.117-XD | Усиление | |
| 24 | 160-03-80.80.255 | Накладка UMG | |
| 27 | 130-00-80.80.172-20 | Адаптер | |
| 29 | 314-03-23.21.201-10 | Коронка | |
| 32 | 000520115056 01 | Бокорез | |
| 33 | 000520115057 01 | Бокорез | |
| 34 | 000520115058 01 | Болт крепления бокореза | |
| 35 | 000520115059 01 | Гайка бокореза |
